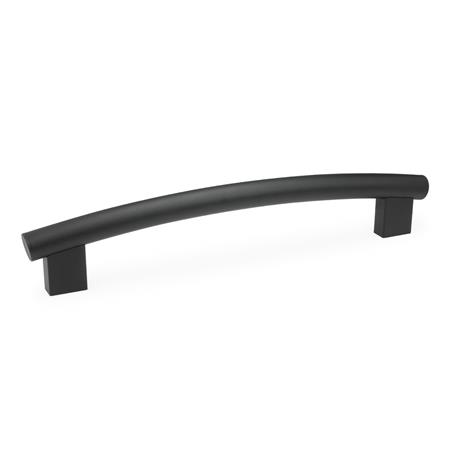

Rohrbogengriffe GN 666.4 unterstreichen durch ihre gebogenen Form ein moderenes Maschinendesign.
Aufgrund der angewandten Fertigungsverfahren können Sonderlösungen, z. B. mit abweichended Bogenradien oder anderen Fußhöhen realisiert werden.
Technische Daten
| Griffdurchmesser d1 | 30 |
|---|
| Gewinde d2 | M 6 |
|---|
| Länge l1 | 400 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| b | 22 |
|---|
| h | 90 |
|---|
| l2 | 440 |
|---|
| l3 | 360 |
|---|
| l4 | 480 |
|---|
| t min. | 15 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,361 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 666.4 |
|---|
| Bestellbezeichnung | GN 666.4-30-M6-400-SW |
|---|
| EAN | 4045525587083 |
|---|
| Ganter-Bezeichnung | Rohrbogengriffe, Aluminium- / Edelstahlrohr |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024900 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
