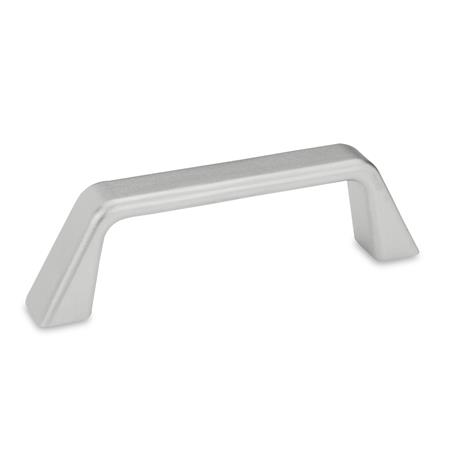

Die Befestigung der Bügelgriffe GN 728.5 kann sowohl von der Rückseite (Form A) als auch von der Bedienungsseite (Form B) erfolgen.
Technische Daten
| Länge l1 | 120 |
|---|
| Form | A - Montage von der Rückseite (Gewinde-Sackloch) |
|---|
| Werkstoff | NI - Edelstahl-Feinguss |
|---|
| b | 22,5 |
|---|
| Gewinde | M 6 |
|---|
| d3 | 11 |
|---|
| h1 | 42,5 |
|---|
| l2 | 147 |
|---|
| l3 | 108 |
|---|
| s | 8 |
|---|
| t1 min. | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,269 kg |
|---|

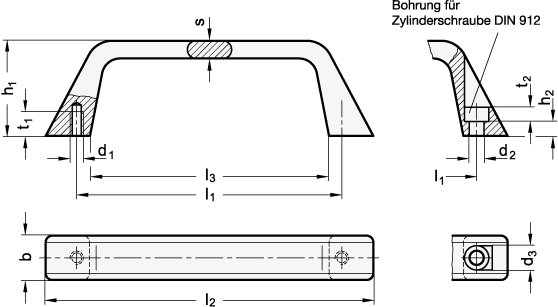

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 728.5 |
|---|
| Bestellbezeichnung | GN 728.5-120-A |
|---|
| EAN | 4045525454873 |
|---|
| Ganter-Bezeichnung | Bügelgriffe, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024900 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
