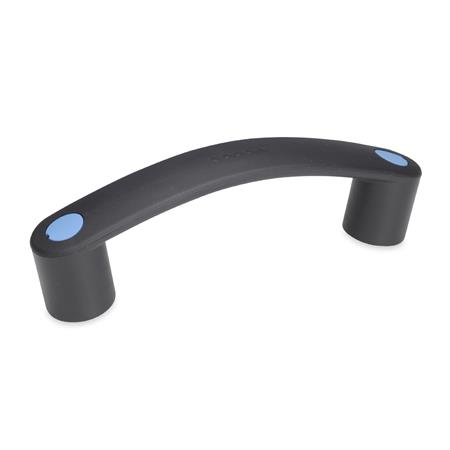

Bügelgriffe GN 628.3 aus flexiblem Kunststoff ermöglichen die Montage von Bügelgriffen an gewölbten Flächen.
Sie decken den Bereich von Ø 300 bis Ø 600 ab; bei Ø größer als 600 kann die Standardausführung GN 628 verwendet werden.
Das Design der Bügelgriffe GN 628.3 ist auf die Produktfamilie Ergostyle® abgestimmt.
Die Abdeckkappen werden lose beigelegt geliefert.
Technische Daten
| Länge l1 | 150 |
|---|
| Form | B - Montage von der Bedienseite |
|---|
| Farbe der Abdeckkappen | DBL - blau, RAL 5024, matt |
|---|
| Werkstoff | PP-TPE - Kunststoff |
|---|
| d2 | 28 |
|---|
| d3 | 8,5 |
|---|
| h1 | 45 |
|---|
| h2 | 18 |
|---|
| l2 | 178 |
|---|
| l3 | 122 |
|---|
| s | 10 |
|---|
| sw | 13 |
|---|
| t | 14 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,083 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 628.3 |
|---|
| Bestellbezeichnung | GN 628.3-150-B-DBL |
|---|
| EAN | 4045525520967 |
|---|
| Ganter-Bezeichnung | Bügelgriffe aus flexiblem Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
