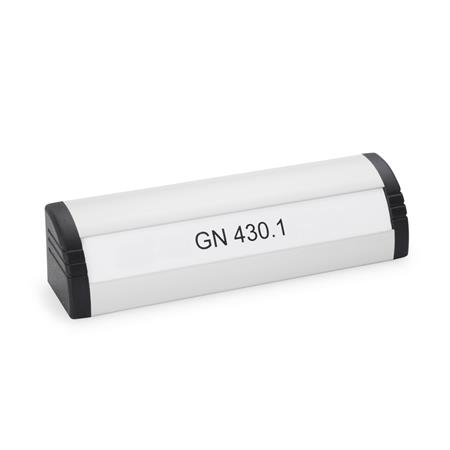

Ein typisches Einsatzgebiet für Griffleisten GN 430.1 sind Türen von Schutzverkleidungen an Maschinen und Vorrichtungen. Darüber hinaus eignen sie sich als Schubladengriffe.
Der Schraubkanal für Schrauben M6 erlaubt eine beliebige Anzahl von Befestigungsschrauben an beliebiger Stelle innerhalb des Maßes l2.
Das Aluminium-Profil ist in jeder beliebigen Länge lieferbar, die Endkappen sind auch einzeln lieferbar. Sonderlängen können schon bei vergleichsweise geringen Stückzahlen geliefert werden.
Bei Griffleisten GN 430.1 mit Beschriftungsfeld ist im Lieferzustand nur eine Endkappe montiert, sodass der mitgelieferte Papier- / Folienstreifen, nach dem Beschriften, in die dafür vorgesehene Nut eingeschoben werden kann.
Unter www.ganternorm.com/de/service/downloads wird ein ZIP-Ordner mit verschiedenen Vorlagen (Word®, Open Office, PDF) zur Verfügung gestellt, mit dem Beschriftungen erstellt werden können. Der Papierstreifen dient auch als Träger für gängige Schriftbänder bis 18 mm Breite.
Technische Daten
| Länge l1 | 500 |
|---|
| Oberfläche | EL - eloxiert, naturfarben |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b1 | 36 |
|---|
| b2 | 13 |
|---|
| b3 | 8 |
|---|
| h1 | 34 |
|---|
| h2 | 24 |
|---|
| l2 Schraubbereich | 456 |
|---|
| l3 | 22 |
|---|
| t | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,387 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 430.1 |
|---|
| Bestellbezeichnung | GN 430.1-500-EL |
|---|
| EAN | 4045525667471 |
|---|
| Ganter-Bezeichnung | Griffleisten, mit Beschriftungsfeld |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024900 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
