Bügelgriffe GN 565.7 werden aus gebogenem Edelstahl-Profil hergestellt. Sie zeichnen sich durch Stabilität und ergonomische Formgebung aus.
Durch ihre abgeschrägten Auflageflächen gestatten sie den Zugriff auch bei beengten Platzverhältnissen.
Technische Daten
| Griffbreite b1 | 20 |
|---|
| Länge l | 128 |
|---|
| Oberfläche | MT - matt gestrahlt |
|---|
| Form | A - Montage von der Rückseite (Gewinde-Sackloch) |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| a | 13 |
|---|
| b2 | 24 |
|---|
| b3 | 32 |
|---|
| b4 | 50 |
|---|
| b5 | 13,5 |
|---|
| Gewinde | M 6 |
|---|
| h1 | 32 |
|---|
| h2 | 48 |
|---|
| r | 13 |
|---|
| t min. | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,340 kg |
|---|

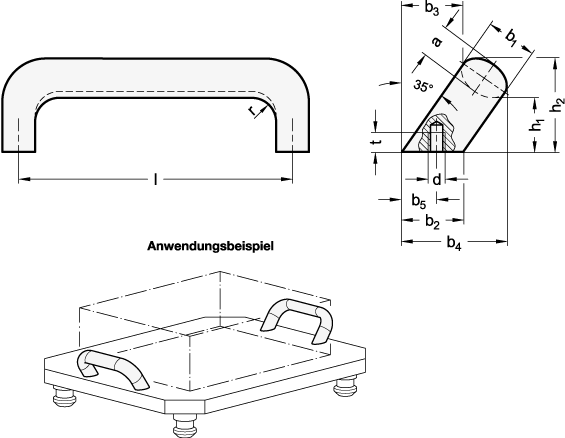

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 565.7 |
|---|
| Bestellbezeichnung | GN 565.7-20-128-A-MT |
|---|
| EAN | 4045525067004 |
|---|
| Ganter-Bezeichnung | Schräge Bügelgriffe, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024900 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
