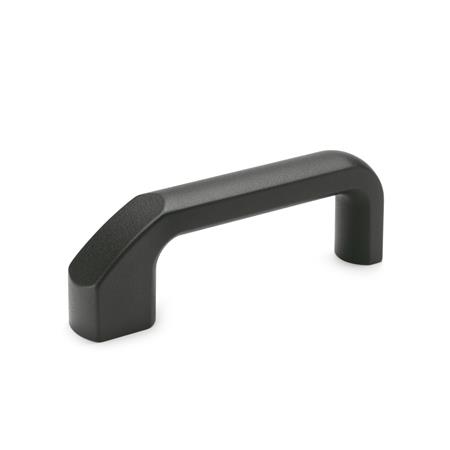

Charakteristisch für Handgriffe GN 559 ist die als Daumenauflage ausgebildete Fläche auf dem vorderen Griffschenkel. Gleichzeitig gestattet der verlängerte Schenkel die Ausführung als offene Form, bei welcher der Zugriff auch seitlich erfolgen kann.
Bei der Form C werden die Befestigungsbohrungen nach der Montage des Griffs durch eine Abdeckkappe verschlossen. Diese ist im Lieferumfang enthalten.
Handgriffe GN 559 zeichnen sich durch eine hohe Stabilität aus. Die Befestigung erfolgt jeweils durch zwei Schrauben M8, wobei bei der geschlossenen Form A zwei Lochabstände (l2 oder l3) zur Verfügung stehen.
Technische Daten
| Länge l1 | 162 |
|---|
| Form | A - geschlossene Form |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| a1 | 38 |
|---|
| a2 | 19 |
|---|
| b1 | 25 |
|---|
| b2 | 28 |
|---|
| h1 | 55 |
|---|
| h3 | 36 |
|---|
| l2 | 128 |
|---|
| l3 | 140 |
|---|
| t1 min. | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,250 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 559 |
|---|
| Bestellbezeichnung | GN 559-162-A-SW |
|---|
| EAN | 4045525294103 |
|---|
| Ganter-Bezeichnung | Handgriffe, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024900 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
