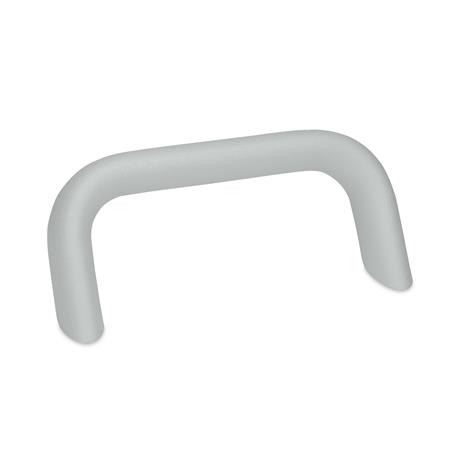

Bügelgriffe GN 565.2 werden aus gebogenem Aluminiumprofil hergestellt. Sie zeichnen sich durch Stabilität und ergonomische Formgebung aus.
Durch ihre abgeschrägten Auflageflächen gestatten sie den Zugriff auch bei beengten Platzverhältnissen.
Bei Form B gehören Linsenschrauben, Sechskantmuttern und Unterlegscheiben zum Lieferumfang.
Technische Daten
| Griffbreite b1 | 26 |
|---|
| Länge l | 160 |
|---|
| Form | A - Montage von der Rückseite (Gewinde-Sackloch) |
|---|
| Oberfläche | SR - silber, RAL 9006, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| a | 17 |
|---|
| b2 | 32 |
|---|
| b3 | 34 |
|---|
| b4 | 57 |
|---|
| b5 | 18 |
|---|
| Gewinde | M 8 |
|---|
| h1 | 34 |
|---|
| h2 | 54 |
|---|
| r | 17 |
|---|
| t min. | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,218 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 565.2 |
|---|
| Bestellbezeichnung | GN 565.2-26-160-A-SR |
|---|
| EAN | 4045525766297 |
|---|
| Ganter-Bezeichnung | Schräge Bügelgriffe, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024900 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
