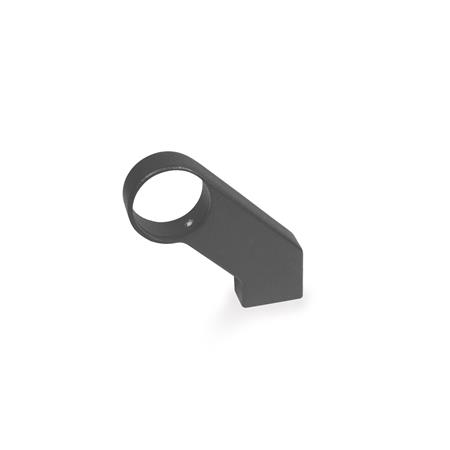

Abstützungen GN 333.8 können bei großen Grifflängen bzw. Belastungen von Rohrgriffen eingesetzt werden.
Sie sind auf Rohr-Ø 28 abgestimmt und eignen sich daher für Rohrgriffe GN 333, GN 333.1, GN 333.2 und GN 333.3.
Technische Daten
| Griffdurchmesser d1 | 28 |
|---|
| Form | A - Montage von der Rückseite (Gewinde-Sackloch) |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| d2 | M 8 |
|---|
| b1 | 25 |
|---|
| b2 | 14 |
|---|
| b3 | 50 |
|---|
| b4 | 66 |
|---|
| h1 | 50 |
|---|
| h2 | 66 |
|---|
| t min. | 15 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,120 kg |
|---|

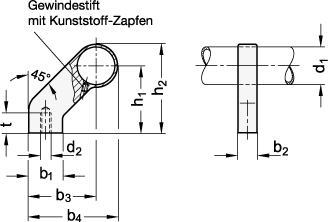

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 333.8 |
|---|
| Bestellbezeichnung | GN 333.8-28-A-SW |
|---|
| EAN | 4045525023956 |
|---|
| Ganter-Bezeichnung | Abstützungen für Rohrgriffe, Zink-Druckguss |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 79070000 |
|---|
| eCl@ss 5.1.4 | 23019101 |
|---|
