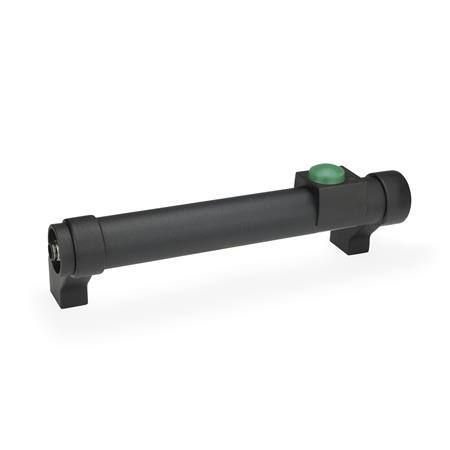

Rohrgriffe GN 332 sind in unterschiedlichen Ausstattungen bezüglich Not-Aus-Schaltern und Tastern erhältlich. Mit ihnen kann die Betätigung einzelner Funktionen einer Maschinensteuerung wie z.B. die Entriegelung der Sicherheitszuhaltung einer Gehäusetüre direkt am Griff erfolgen.
Die realisierbaren Schaltungen hängen von der Ausstattung ab und sind nachfolgend aufgeführt. Bei den Formen T1 und T2 wird je Taster ein Set Kappen, bestehend aus den Farben rot, grün und blau mitgeliefert.
Unabhängig von der Betätigung der Taster leuchtet die rote oder grüne LED und kann z.B. als Statusanzeige einer Steuerung dienen.
Technische Daten
| Länge l | 300 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Form | T1 - mit 1 Taster |
|---|
| Kennziffer | 1 - ohne Not-Aus-Schalter |
|---|
| Türanschlag | L - links |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d | M 8 |
|---|
| b1 | 27 |
|---|
| b2 | 17 |
|---|
| b3 | 51 |
|---|
| b4 | 68 |
|---|
| h1 | 51 |
|---|
| h2 | 68 |
|---|
| t min. | 15 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,749 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 332 |
|---|
| Bestellbezeichnung | GN 332-300-SW-T1-1-L |
|---|
| EAN | 4045525567351 |
|---|
| Ganter-Bezeichnung | Rohrgriffe, Aluminium, mit elektrischer Schaltfunktion |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 85365080 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
