Bügelgriffe GN 628 sind auf die Produktfamilie Ergostyle abgestimmt und zeichnen sich durch eine ergonomische Formgebung aus. Darüber hinaus dienen sie als Komplementärgriff zu den Bügelgriffen GN 628.4 und GN 628.5 mit elektrischer bzw. pneumatischer Schaltfunktion.
Die Abdeckkappen werden bei Form A montiert, bei Form B lose beigelegt geliefert.
Der Abstand zur Anschraubfläche kann mit Distanzbuchsen GN 628.2 vergrößert werden.
Technische Daten
| Länge l1 | 94 |
|---|
| Gewinde (Form A) d1 | M 6 |
|---|
| Form | A - Montage von der Rückseite (Gewinde-Sackloch) |
|---|
| Farbe (Abdeckkappe) | DRT - rot, RAL 3000, matt |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| d3 | 22 |
|---|
| h1 | 35 |
|---|
| h2 | 17 |
|---|
| l2 | 116 |
|---|
| l3 min. | 72 |
|---|
| s | 7,5 |
|---|
| sw | 10 |
|---|
| t1 | 12 |
|---|
| t2 | 6,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,045 kg |
|---|

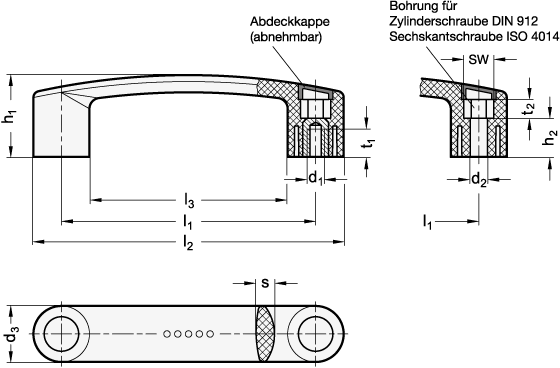

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 628 |
|---|
| Bestellbezeichnung | GN 628-94-M6-A-DRT |
|---|
| EAN | 4045525320932 |
|---|
| Ganter-Bezeichnung | Bügelgriffe, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
