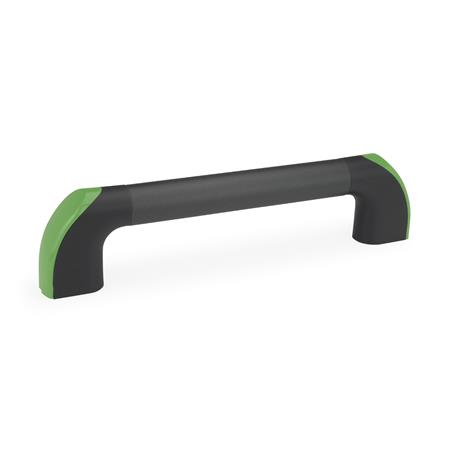

Das Design der Bügelgriffe GN 767 ist auf die Produktfamilie Ergostyle® abgestimmt.
Befestigungselemente (Schrauben bzw. Muttern) werden durch die abnehmbaren Endkappen verdeckt. Diese sind in den verschiedenen Ergostyle®-Farben lieferbar und bieten somit zusätzliche Gestaltungsmöglichkeiten.
Zur Montage werden die Endkappen von oben eingeschoben. Zur Demontage können sie mit einem Schraubendreher an der Aussparung wieder angehoben werden.
Technische Daten
| Griffdurchmesser d1 | 35 |
|---|
| Länge l1 | 400 |
|---|
| Farbe der Abdeckkappe | DGN - grün, RAL 6017, glänzend |
|---|
| Werkstoff | AL - Aluminium |
|---|
| a | 74 |
|---|
| b | 35 |
|---|
| d2 | 10,5 |
|---|
| h1 | 67,5 |
|---|
| h2 | 85 |
|---|
| h3 | 28 |
|---|
| l2 | 24,5 |
|---|
| l3 | 28,5 |
|---|
| l4 | 18,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,467 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 767 |
|---|
| Bestellbezeichnung | GN 767-35-400-DGN |
|---|
| EAN | 4045525659711 |
|---|
| Ganter-Bezeichnung | Bügelgriffe, Aluminium / Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
