Bügelgriffe GN 425.3 werden aus gebogenem Stahlprofil hergestellt und werden durch Anschweißen befestigt.
Die Bohrungen d2 dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften, die den Bügelgriff über die Ausrichtbohrungen im Gegenstück zum Anschweißen auf einfache Art positionieren und befestigen.
Technische Daten
| Werkstoff | ST - Stahl |
|---|
| Griffdurchmesser d1 | 12 |
|---|
| Länge l | 125 |
|---|
| d2 | 4 |
|---|
| h | 51 |
|---|
| r | 14 |
|---|
| t | 6 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,174 kg |
|---|

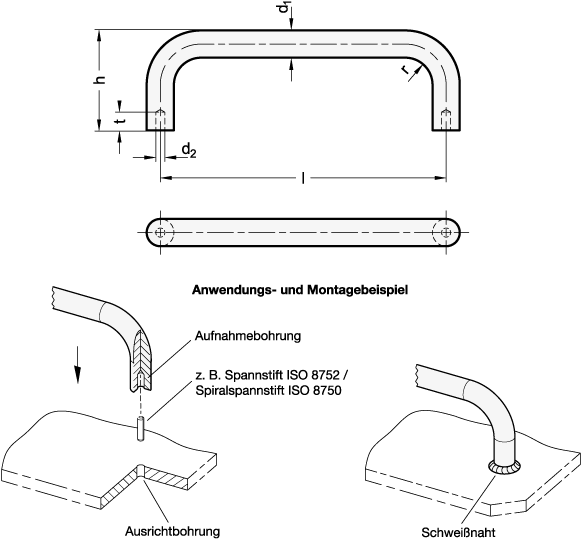

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 425.3 |
|---|
| Bestellbezeichnung | GN 425.3-12-125-ST |
|---|
| EAN | 4045525811157 |
|---|
| Ganter-Bezeichnung | Bügelgriffe, Stahl, ohne Gewinde, zum Anschweißen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024900 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
