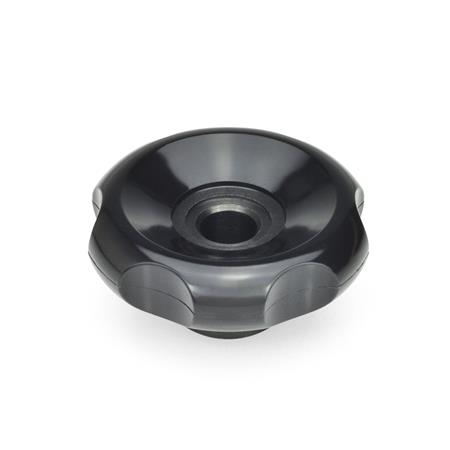

Handräder mit Umfangsnuten GN 527.1 sind Bedienungselemente, die sowohl für Verstell- als auch für Spannvorgänge eingesetzt werden können.
Die groß dimensionierte Stahlnabe eignet sich für Anwendungsfälle, bei welchen eine große Auflagefläche oder eine große Bohrung erforderlich ist.
Technische Daten
| Handraddurchmesser d1 | 50 |
|---|
| Bohrung d2 | B 10 |
|---|
| Form | B - mit Durchloch H7 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Bohrung | 10 |
|---|
| d4 | 20 |
|---|
| d5 | 18 |
|---|
| b | 13 |
|---|
| l1 | 21 |
|---|
| l2 | 29 |
|---|
| l3 | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,064 kg |
|---|

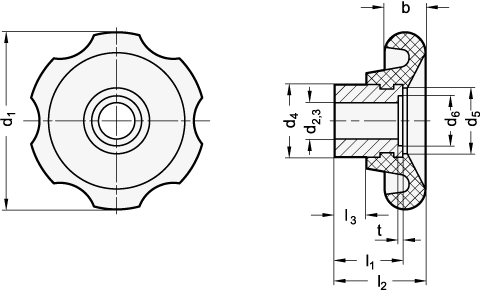

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 527.1 |
|---|
| Bestellbezeichnung | GN 527.1-50-B10-B |
|---|
| EAN | 4045525277090 |
|---|
| Ganter-Bezeichnung | Handräder, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010301 |
|---|
