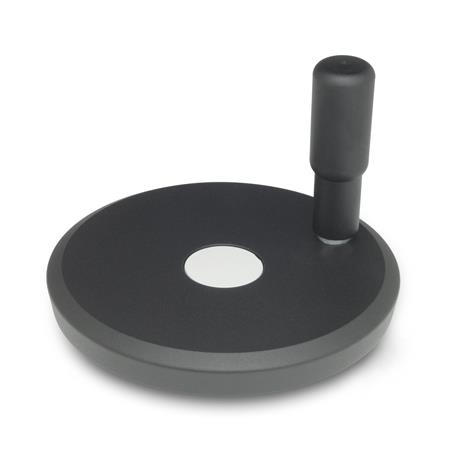

Handräder GN 9234 sind für den Einsatz an Lineareinheiten vorgesehen und je nach Größe als Scheiben- bzw. Speichenhandräder ausgeführt.
Das aufgebrachte Drehmoment wird mithilfe einer Passfeder übertragen, der mitgelieferte Gewindestift sichert das Handrad axial. Die Handräder können ohne Griffe, mit drehbaren Griffen oder mit drehbaren Umlegegriffen ausgestattet bestellt werden.
Technische Daten
| d1 (Ø Lineareinheit) | 30 |
|---|
| d2 (Scheibenhandrad) | 100 |
|---|
| Form | R - mit drehbarem Griff |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AD - Aluminium-Druckguss |
|---|
| d3 Bohrung | 8 |
|---|
| l1 ≈ | 30 |
|---|
| l2 ≈ | 58 |
|---|
| Ø Zylindergriff GN 798.2 | 18 |
|---|
| d2 | 80...100 - Scheibenhandrad |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,189 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 9234 |
|---|
| Bestellbezeichnung | GN 9234-30-100-R-SW |
|---|
| EAN | 4045525798816 |
|---|
| Ganter-Bezeichnung | Handräder, Aluminium, kunststoffbeschichtet, für Lineareinheiten |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010302 |
|---|
