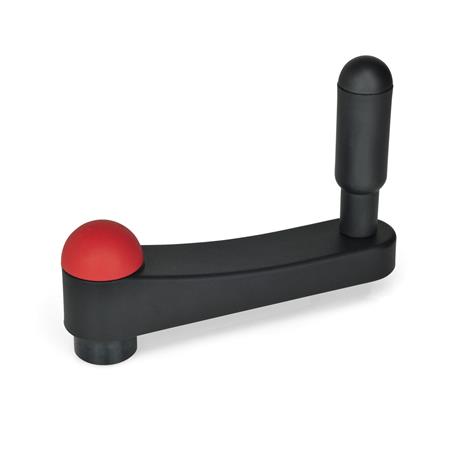

Das Design der Handkurbeln GN 670 ist auf die ProduktfamilieErgostyle® abgestimmt.
Die vorstehende Stahlbuchse ermöglicht die Befestigung mit Querstift oder Druckschraube. Auch eine einwandfreie Verbindung von Kurbel / Welle über Quernut / Mitnehmerstift ist möglich.
Technische Daten
| Kurbellänge Länge l | 125 |
|---|
| Vierkant s | V 14 |
|---|
| Farbe der Abdeckkappe | DRT - rot, RAL 3000, matt |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Bohrung | 14 |
|---|
| d2 | 28 |
|---|
| d3 | 26,5 |
|---|
| d4 | 35 |
|---|
| h1 | 40 |
|---|
| h2 | 62 |
|---|
| h3 | 14 |
|---|
| h4 | 18 |
|---|
| h5 | 18,5 |
|---|
| h6 ≈ | 80 |
|---|
| Ø Zylindergriff | 24 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,298 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 670 |
|---|
| Bestellbezeichnung | GN 670-125-V14-DRT |
|---|
| EAN | 4045525351103 |
|---|
| Ganter-Bezeichnung | Handkurbeln, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010202 |
|---|
