Bohrung und Planseite der Stahlbuchse werden bei Handrädern GN 555 erst nach dem Verpressen bearbeitet, hierzu am Kranz eingespannt, wird ein guter Rund- und Planlauf des Radkranzes erzielt. Eine genaue Passbohrung mit Planfläche senkrecht zur Bohrung ist gewährleistet.
Speichenhandräder GN 555 sind auch ohne Nabenbohrung lieferbar.
Technische Daten
| Handraddurchmesser d1 | 100 |
|---|
| Bohrungsdurchmesser d2 | 12 |
|---|
| Bohrungskennzeichnung | B - ohne Nabennut |
|---|
| Form | A - ohne Griff |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| d3 | 25 |
|---|
| d4 | 19 |
|---|
| d5 | 28 |
|---|
| b | 15 |
|---|
| l2 | 23 |
|---|
| l3 ≈ | 28 |
|---|
| l4 ≈ | 54,5 |
|---|
| r | 37 |
|---|
| {Sp:s} Ballengriff | 16 |
|---|
| Anzahl der Speichen | 3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,118 kg |
|---|

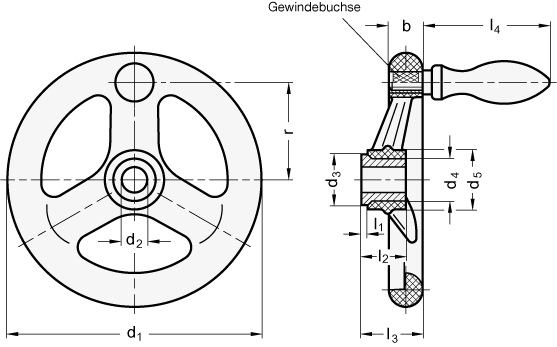

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 555 |
|---|
| Bestellbezeichnung | GN 555-100-B12-A |
|---|
| EAN | 4045525292628 |
|---|
| Ganter-Bezeichnung | Speichenhandräder, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010390 |
|---|
