Zustellräder GN 735 werden für Verstellvorgänge mit geringem Drehmoment eingesetzt.
Die Grobeinstellung kann über den drehbaren Knopf erfolgen (Fingerzufassung), die Feinzustellung am Radumfang.
Technische Daten
| Handraddurchmesser d1 | 50 |
|---|
| Bohrung d2 | B 6 |
|---|
| Form | D - mit drehbarem Knopf |
|---|
| Werkstoff | PP - Kunststoff |
|---|
| Bohrung | 6 |
|---|
| d3 | 20 |
|---|
| d4 | M 5 |
|---|
| d5 | 13,5 |
|---|
| b | 17 |
|---|
| l1 | 33 |
|---|
| l2 | 18 |
|---|
| l3 | 20 |
|---|
| l4 | 5 |
|---|
| r | 16,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,055 kg |
|---|

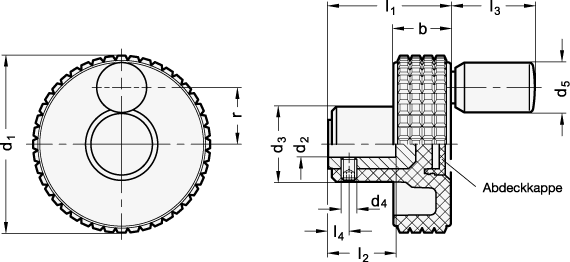

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 735 |
|---|
| Bestellbezeichnung | GN 735-50-B6-D |
|---|
| EAN | 4045525364486 |
|---|
| Ganter-Bezeichnung | Zustellräder, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010390 |
|---|
