Bei Umleggriff-Handrädern GN 521.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.
Der Deckel verbirgt Bestigungselemente z.B. Vorlegescheiben, sowie vor- oder zurückstehende Wellen. Zur Montage wird er von Hand eingedrückt. Zur Demontage kann der Deckel durch leichten Druck auf den Deckelrand angehoben und abgenommen werden.
Technische Daten
| Handraddurchmesser d1 | 80 |
|---|
| Bohrungsdurchmesser d2 | 8 |
|---|
| Bohrungskennzeichnung | K - mit Nabennut DIN 6885-1 P9 |
|---|
| Form | R - mit drehbarem Umleggriff |
|---|
| Werkstoff | PP - Kunststoff |
|---|
| d3 | 18 |
|---|
| d4 | 16 |
|---|
| d5 | 25 |
|---|
| d6 | 13,5 |
|---|
| d7 | 16,5 |
|---|
| b | 20 |
|---|
| h | 4 |
|---|
| l1 | 17 |
|---|
| l2 | 38 |
|---|
| l3 | 45 |
|---|
| r | 28 |
|---|
| Ø Umleggriff | 15,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,130 kg |
|---|

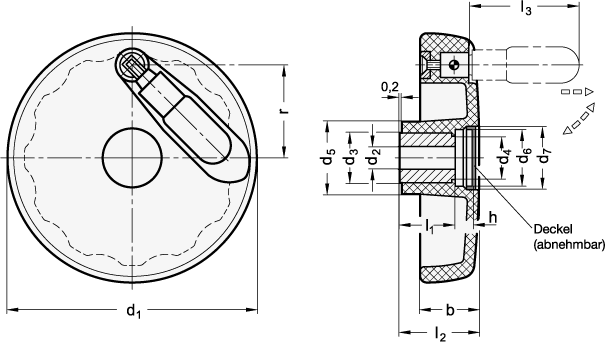

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 521.3 |
|---|
| Bestellbezeichnung | GN 521.3-80-K8-R |
|---|
| EAN | 4045525847057 |
|---|
| Ganter-Bezeichnung | Umleggriff-Handräder, Kunststoff, Buchse / Umlegmechanik Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010390 |
|---|
