Die Nabenbohrungen d1 H7 sind auf dem amtlichen Normblatt nicht vorgesehen.
Technische Daten
| Länge I | 100 |
|---|
| Bohrung d1 | B 10 |
|---|
| Form | D - mit drehbarem Griff |
|---|
| Werkstoff | GGG - Gusseisen (GGG) |
|---|
| Bohrung | 10 |
|---|
| d2 | 28 |
|---|
| h1 | 28 |
|---|
| h2 | 13 |
|---|
| h3 ≈ | 21 |
|---|
| h4 ≈ Form D | 67 |
|---|
| Form F | 64 |
|---|
| Ø Ballengriff | 20 |
|---|
| Bohrungskennzeichen | B - Bohrung |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,302 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | DIN 469 |
|---|
| Bestellbezeichnung | DIN 469-100-B10-D |
|---|
| EAN | 4045525258402 |
|---|

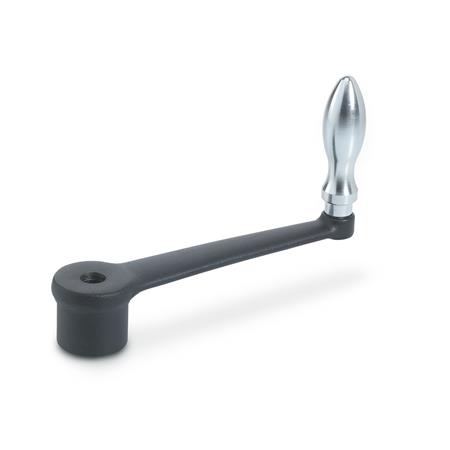

| Ganter-Bezeichnung | Handkurbeln, Gusseisen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23010202 |
|---|
