Die vorstehende Stahlbuchse der Handkurbeln GN 570 ermöglicht die Befestigung mit Querstift oder Druckschraube. Auch eine einwandfreie Verbindung von Kurbel / Welle mit Quernut / Mitnehmerstift ist möglich.
Technische Daten
| Kurbellänge l | 130 |
|---|
| Bohrung d1 | B 14 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Bohrung | 14 |
|---|
| d2 | 28 |
|---|
| d3 | 25 |
|---|
| d4 | 40 |
|---|
| h1 | 44 |
|---|
| h2 | 49 |
|---|
| h5 | 14 |
|---|
| h6 | 20 |
|---|
| h7 | 16 |
|---|
| h8 ≈ | 82,5 |
|---|
| Ø Zylindergriff | 26 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,340 kg |
|---|

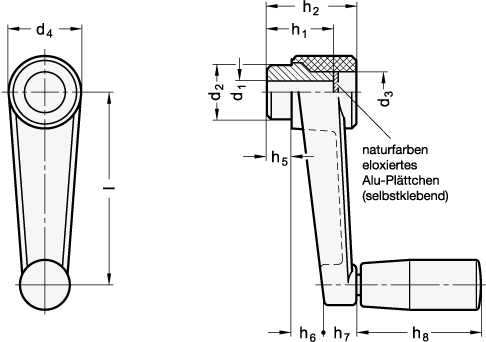

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 570 |
|---|
| Bestellbezeichnung | GN 570-130-B14 |
|---|
| EAN | 4045525296503 |
|---|
| Ganter-Bezeichnung | Handkurbeln, Kunststoff, mit Bohrung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010202 |
|---|
