Elegantes Design unter Berücksichtigung ergonomischer Anforderungen ist bei Umleggriff-Handrädern GN 522.3 verwirklicht.
Bei diesen Handrädern ist der Griff in der Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Zum Ausklappen rastet er selbsttätig wieder ein.
Technische Daten
| Handraddurchmesser d1 | 125 |
|---|
| Bohrungsdurchmesser d2 | 12 |
|---|
| Bohrungskennzeichnung | K - mit Nabennut DIN 6885-1 P9 |
|---|
| Form | R - mit drehbarem Umleggriff |
|---|
| Werkstoff | PP - Kunststoff |
|---|
| d3 | 22 |
|---|
| d4 | 26 |
|---|
| d5 | 31 |
|---|
| b | 22 |
|---|
| l1 | 22 |
|---|
| l2 | 44 |
|---|
| l3 | 65 |
|---|
| r | 48 |
|---|
| Ø Umleggriff | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,240 kg |
|---|

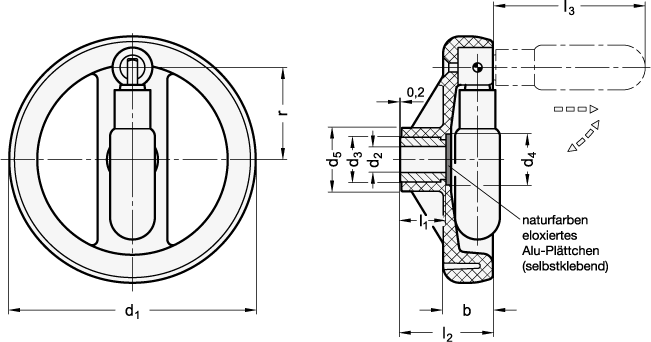

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 522.3 |
|---|
| Bestellbezeichnung | GN 522.3-125-K12-R |
|---|
| EAN | 4045525847378 |
|---|
| Ganter-Bezeichnung | Umleggriff-Handräder, Kunststoff, Buchse / Umlegemechanik Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010390 |
|---|
