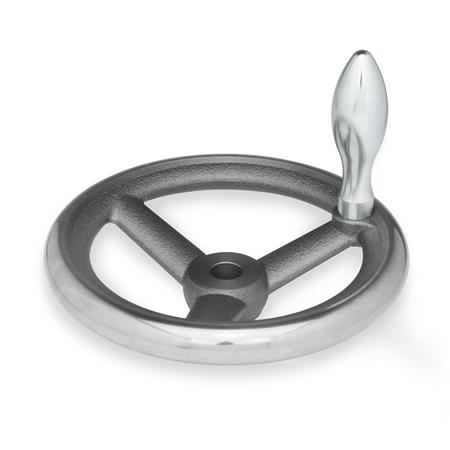

Handräder DIN 950 sind über den DIN-Standard hinaus mit Ø d1 = 180, sowie die Formen F und D mit festem bzw. drehbarem Griff erhältlich.
Technische Daten
| Werkstoff | GG - Gusseisen |
|---|
| Handraddurchmesser d1 | 160 |
|---|
| Bohrungsdurchmesser d2 | 16 |
|---|
| Bohrungskennzeichnung | B - ohne Nabennut |
|---|
| Form | F - mit festem Griff |
|---|
| s Vierkant | V 12 |
|---|
| d3 ≈ | 33 |
|---|
| d4 | M 10 |
|---|
| b | 18 |
|---|
| l1 | 20 |
|---|
| l2 ≈ | 40 |
|---|
| l3 Form D | 80 |
|---|
| Form F | 77 |
|---|
| r | 62 |
|---|
| {Sp:s} Ballengriff | 25 |
|---|
| Anzahl der Speichen | 3 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,205 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | DIN 950 |
|---|
| Bestellbezeichnung | DIN 950-GG-160-B16-F |
|---|
| EAN | 4045525405578 |
|---|
| Ganter-Bezeichnung | Handräder, Gusseisen / Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23010301 |
|---|
