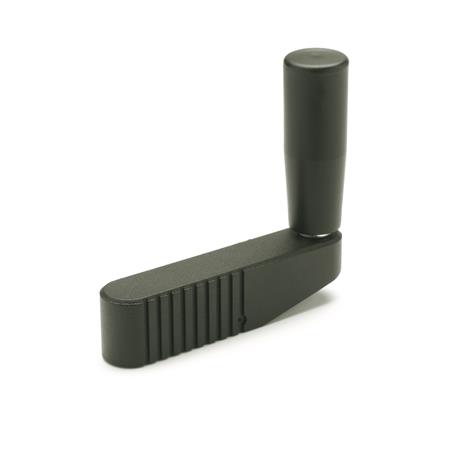

Zustellkurbeln GN 112.1 ermöglichen ein präzises Zustellen.
Sie werden durch einen Querstift mit der Welle verbunden. Zur einfacheren Montage sind beidseitig Zentrierbohrungen vorhanden.
Technische Daten
| Kurbellänge l1 | 100 |
|---|
| Bohrung d | S 12 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Bohrung | 12 |
|---|
| b | 20 |
|---|
| h1 | 25 |
|---|
| h2 | 14 |
|---|
| h3 ≈ | 67,5 |
|---|
| l2 | 40 |
|---|
| t min. | 17 |
|---|
| Ø Zylindergriff | 23 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,320 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 112.1 |
|---|
| Bestellbezeichnung | GN 112.1-100-S12 |
|---|
| EAN | 4045525020214 |
|---|
| Ganter-Bezeichnung | Zustellkurbeln, Zink-Druckguss |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010202 |
|---|
