Zustellräder GN 736.1 werden für Verstellvorgänge mit geringem Drehmoment eingesetzt. Die Grobeinstellung kann über den drehbaren Zylinderknopf erfolgen (Fingerzufassung), die Feinzustellung am Rändelkranz.
Die Spannzangen-Ausführung ermöglicht ein leichtes ,,Einstellen’’ von Zustellrädern mit Skala. Die Skala ist absolut abriebfest und gut lesbar, da durch das Gravieren die ,,alufarbenen’’ Ziffern und Zeichen einen Kontrast zur schwarzen Eloxaloberfläche bilden. Neben der Standard-Skala (Kennzeichen S) können diese Zustellräder mit jeder beliebigen Skalierung geliefert werden.
Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer Skalierung sind in einem übersichtliches Bestellschema dargestellt.
Preise für andere Skalierungen auf Anfrage!
Technische Daten
| Handraddurchmesser d1 | 52 |
|---|
| Bohrungsdurchmesser d2 | 10 |
|---|
| Bohrungskennzeichnung | K - mit Nabennut DIN 6885-1 P9 |
|---|
| Form | A - ohne Griff |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 | 50 |
|---|
| d4 | 37 |
|---|
| d5 | 39,5 |
|---|
| b | 13 |
|---|
| h | 3,8 |
|---|
| l1 | 23 |
|---|
| l2 | 17 |
|---|
| l3 ≈ | 19 |
|---|
| r | 15,5 |
|---|
| {Sp:s} Zylinderknopf | 13 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,099 kg |
|---|

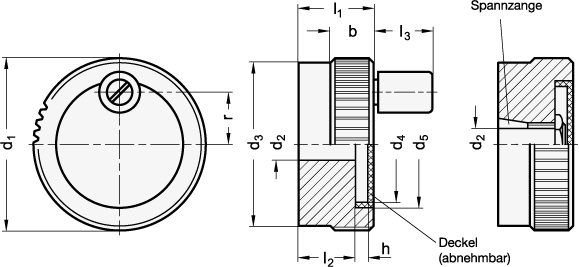

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 736.1 |
|---|
| Bestellbezeichnung | GN 736.1-52-K10-A |
|---|
| EAN | 4045525364783 |
|---|
| Ganter-Bezeichnung | Zustellräder mit Skalieransatz |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010390 |
|---|
