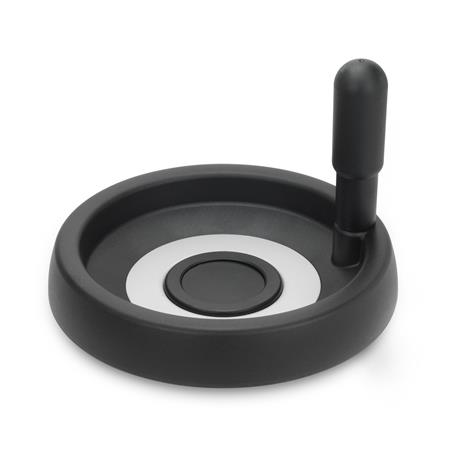

Charakteristisch für das Design der Scheibenhandräder GN 524 ist der matteloxierte Aluminiumring.
Der Deckel verbirgt Befestigungselemente z.B. Vorlegescheiben, sowie vor- oder zurückstehende Wellen. Zur Montage wird er von Hand eingedrückt. Zur Demontage kann der Deckel durch leichten Druck auf den Deckelrand angehoben und abgenommen werden.
Technische Daten
| Handraddurchmesser d1 | 125 |
|---|
| Bohrungsdurchmesser d2 | 12 |
|---|
| Bohrungskennzeichnung | K - mit Nabennut DIN 6885-1 P9 |
|---|
| Form | D - mit drehbarem Griff |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d3 | 26 |
|---|
| d4 | 24 |
|---|
| d5 | 29 |
|---|
| d6 | 31 |
|---|
| d7 | 44 |
|---|
| d8 | 70 |
|---|
| d9 | 37 |
|---|
| b | 25 |
|---|
| h | 7 |
|---|
| l1 | 27 |
|---|
| l2 | 58 |
|---|
| l3 | 65 |
|---|
| r | 47 |
|---|
| Ø Zylindergriff | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,353 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 524 |
|---|
| Bestellbezeichnung | GN 524-125-K12-D |
|---|
| EAN | 4045525275751 |
|---|
| Ganter-Bezeichnung | Scheibenhandräder, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010302 |
|---|
