Bei Umleggriff-Handkurbeln GN 472.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert.
Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden.
Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.
Technische Daten
| Kurbellänge l | 80 |
|---|
| Vierkant s | V 10 |
|---|
| Farbe | SR - silber, RAL 9006, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| Bohrung | 10 |
|---|
| d2 | 23 |
|---|
| d3 | 30 |
|---|
| h1 | 19,5 |
|---|
| h2 ≈ | 4 |
|---|
| h3 | 25,5 |
|---|
| h4 | 4,3 |
|---|
| h5 ≈ | 43 |
|---|
| Ø Umleggriff | 16 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,131 kg |
|---|

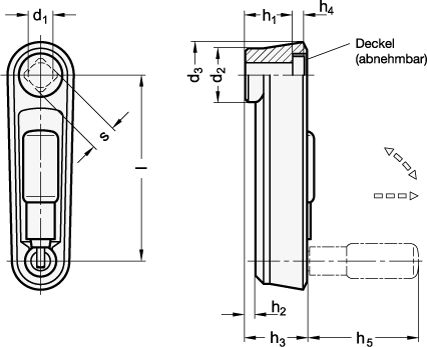

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 472.3 |
|---|
| Bestellbezeichnung | GN 472.3-80-V10-SR |
|---|
| EAN | 4045525083707 |
|---|
| Ganter-Bezeichnung | Umleggriff-Handkurbeln, Aluminium, Umlegmechanik Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010202 |
|---|
