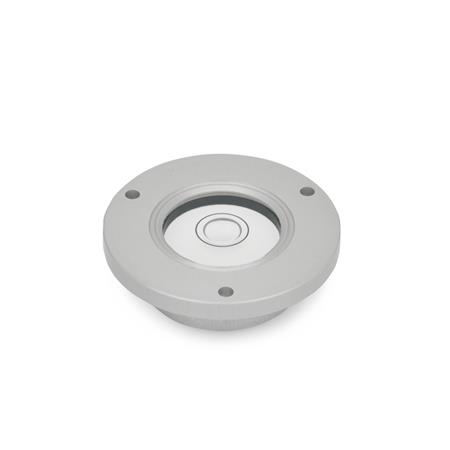

Dosenlibellen GN 2277 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.
Die Libellen sind zur Bezugs- / Befestigungsfläche so ausgerichtet, dass sich die Blase innerhalb des Markierungsrings befindet, wenn die vertikale Lage der Auflagefläche erreicht ist.
Technische Daten
| Durchmesser d1 | 20 |
|---|
| Empfindlichkeit | 30 - Winkelminuten, pro 2 mm Blasenweg |
|---|
| Form | B - Befestigungsflansch zum Einlassen (Bund) |
|---|
| Werkstoff / Oberfläche | ALN - eloxiert, naturfarben |
|---|
| Füllung | K - farblos-transparent |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 | 10 |
|---|
| d3 | 14 |
|---|
| d4 | 17 |
|---|
| d5 | 1,8 |
|---|
| h1 | 10 |
|---|
| h2 | 1,8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,003 kg |
|---|

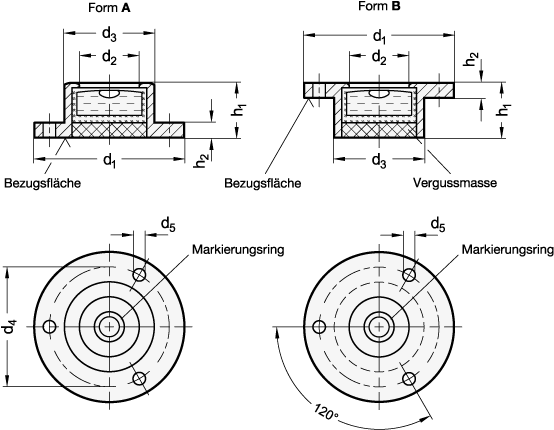

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2277 |
|---|
| Bestellbezeichnung | GN 2277-ALN-20-K-30-B |
|---|
| EAN | 4045525004962 |
|---|
| Ganter-Bezeichnung | Dosenlibellen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90319000 |
|---|
| eCl@ss 5.1.4 | 21160108 |
|---|
