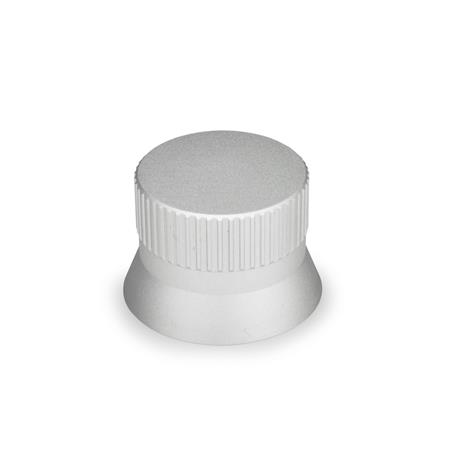

Drehknöpfe GN 723.4 können mit Bezugsflanschen GN 723.3 kombiniert werden, die folgende Vorteile haben:
- sie sind mit Referenzmarkierung für die Drehknopfskala versehen
- sie bilden eine zusätzliche Lagerung für die Verstellwelle
- in der Ausführung mit Reibring wird der Drehknopf gegen unbeabsichtigtes Verstellen, z. B. durch Vibration, gesichert.
Skala bzw. Markierungspfeil der Drehknöpfe sind abriebfest und gut lesbar.
Neben der Standard-Skala (Form S) können sie mit jeder beliebigen Skalierung geliefert werden.
Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer möglichen Skalierung ist das sehr übersichtlich dargestellte „{Qv:7de78a5a-85e9-40d6-bb10-4e2b1b8b2541} Skalierungen“ zu verwenden.
Technische Daten
| Außendurchmesser d1 | 27 |
|---|
| Bohrung d2 | B 6 |
|---|
| Form | N - neutral |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 | 33,5 |
|---|
| d4 | 23,5 |
|---|
| d5 | M 4 |
|---|
| l1 | 25,5 |
|---|
| l2 | 7,5 |
|---|
| l3 | 10,5 |
|---|
| l4 | 12,5 |
|---|
| t1 mín. | 23,5 |
|---|
| t2 | 7,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,038 kg |
|---|

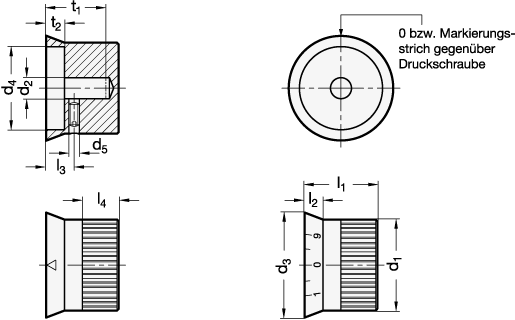

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 723.4 |
|---|
| Bestellbezeichnung | GN 723.4-27-B6-N |
|---|
| EAN | 4045525544253 |
|---|
| Ganter-Bezeichnung | Drehknöpfe, Aluminium, naturfarben eloxiert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010101 |
|---|
