Libelleneinsätze GN 2281 eignen sich wegen ihrer zylindrischen Bauform zum Einbau in Platten und Gehäuse und dienen dabei zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen und Geräten.
Libelleneinsätze sind nicht ausgerichtet, d. h. eine Justierung auf die Vertikallage muss durch Ausrichten des aufnehmenden Bauteils gewährleistet werden.
Bei der Ausführung ALS ergibt sich durch das schwarze Gehäuse eine Reflexion am Blasenrand, welche die Ablesbarkeit deutlich verbessert. Die Ausführung KT ist mit Kontrastring innerhalb des Libellengehäuses (Kennziffer 2) erhältlich, der für denselben Effekt sorgt.
Alternativ kann auch durch eine dunkle Wandung der Einbaubohrung eine entsprechende Kontrastverbesserung erzielt werden.
Technische Daten
| Durchmesser d | 15 |
|---|
| Empfindlichkeit | 10 - Winkelminuten, pro 2 mm Blasenweg (nur Ausführung ALS) |
|---|
| Werkstoff / Oberfläche | ALS - eloxiert schwarz |
|---|
| Füllung | K - farblos-transparent |
|---|
| Kennziffer | 1 - ohne Kontrastring |
|---|
| Werkstoff | AL - Aluminium |
|---|
| h1 | 7,4 |
|---|
| h2 | 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,003 kg |
|---|

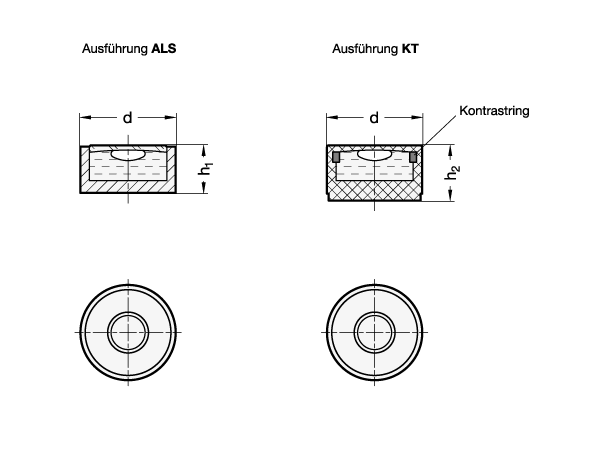

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2281 |
|---|
| Bestellbezeichnung | GN 2281-ALS-15-K-10-1 |
|---|
| EAN | 4045525005426 |
|---|
| Ganter-Bezeichnung | Libelleneinsätze |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90319000 |
|---|
| eCl@ss 5.1.4 | 21160108 |
|---|
