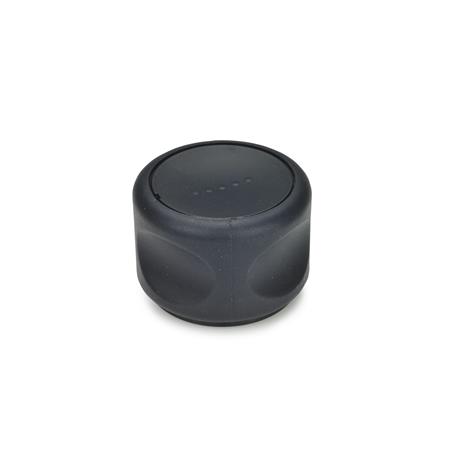

Design und Handhabung der Drehknöpfe GN 624 entsprechen den Ansprüchen der Produktfamilie Ergostyle®. Die Softline-Ummantelung macht die Drehknöpfe besonders griffsympathisch und ergonomisch.
Die weiche, rutschfeste Kontaktfläche verbessert den Kontakt sowohl bei feuchter (Handschweiß) als auch trockener Umgebung, bei öliger Oberfläche ebenso wie bei hohen Temperaturen oder Kälte.
Die Abdeckkappe verdeckt Befestigungselemente, sowie vor- oder zurückstehende Wellen.
Technische Daten
| Außendurchmesser d1 | 50 |
|---|
| Bohrungsdurchmesser d2 | 10 |
|---|
| Bohrungskennzeichnung | B - ohne Nabennut |
|---|
| Farbe der Abdeckkappe | DSG - schwarzgrau, RAL 7021, matt |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Bohrungsdurchmesser | B 10 |
|---|
| d3 | 22 |
|---|
| d4 | 43 |
|---|
| d5 | 28 |
|---|
| d6 | 40 |
|---|
| d7 | 4 |
|---|
| d8 | 4,2 |
|---|
| l1 | 38 |
|---|
| l2 | 3,5 |
|---|
| l3 | 22 |
|---|
| l4 | 12 |
|---|
| l5 | 14 |
|---|
| r | 15 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,095 kg |
|---|

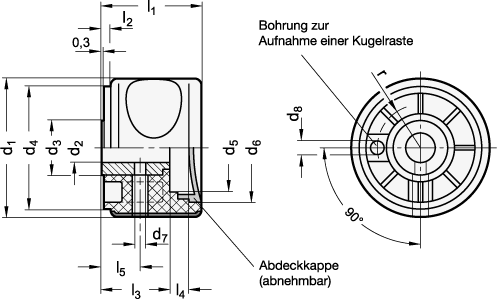

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 624 |
|---|
| Bestellbezeichnung | GN 624-50-B10-DSG |
|---|
| EAN | 4045525320048 |
|---|
| Ganter-Bezeichnung | Drehknöpfe, Kunststoff, Buchse Stahl, Softline |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010101 |
|---|
