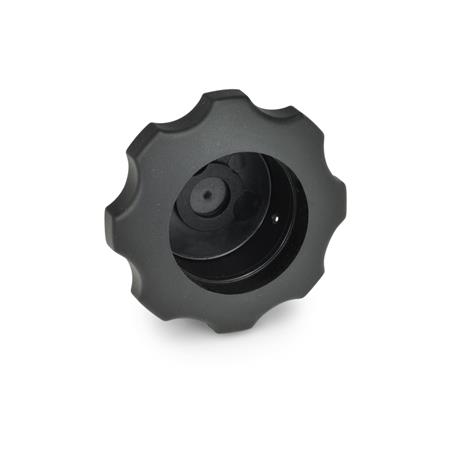

Handräder GN 577.8 haben eine Ausnehmung zur Aufnahme von Stellungsanzeigern GN 000.8 / GN 000.3.
für Anwendungsfälle bei welchen diese Handräder wahlweise mit oder ohne Stellungsanzeiger eingesetzt werden, kann zur Abdeckung der Ausnehmung ein Abschlussdeckel geliefert werden.
Technische Daten
| Außendurchmesser d1 | 110 |
|---|
| Bohrung d2 | B 12 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d3 | 22 |
|---|
| d4 | 28 |
|---|
| d5 | 77 |
|---|
| b | 20 |
|---|
| l1 | 22 |
|---|
| l2 | 58 |
|---|
| l3 | 6 |
|---|
| l4 | 18 |
|---|
| für Stellungsanzeiger GN 000.8 Größe | 60 |
|---|
| GN 000.3 Größe | 60 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,180 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 577.8 |
|---|
| Bestellbezeichnung | GN 577.8-110-B12-NI |
|---|
| EAN | 4045525085152 |
|---|
| Ganter-Bezeichnung | Handräder für Stellungsanzeiger, Kunststoff, Buchse Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010390 |
|---|
