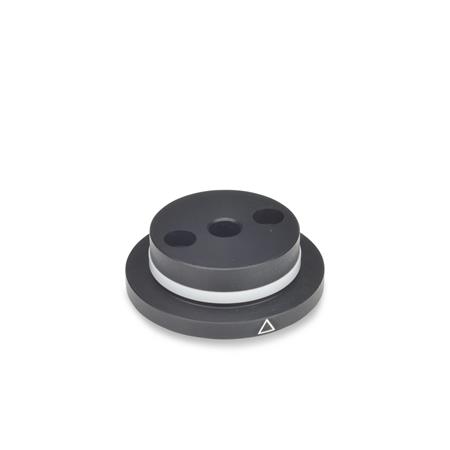

Bezugsflansche GN 723.3 werden in Verbindung mit Drehknöpfen GN 723.4 eingesetzt mit folgenden Vorteilen:
- sie sind mit einer Referenzmarkierung für die Drehknopfskala versehen
- sie bilden eine zusätzliche Lagerung für die Verstellwelle
- sie können mit Anschlagstiften zur Drehwinkelbegrenzung versehen werden
- in der Ausführung mit Reibring wird der Drehknopf gegen unbeabsichtigtes Verstellen, z. B. durch Vibration, gesichert.
Technische Daten
| Außendurchmesser d1 | 50 |
|---|
| Bohrung d2 | B 10 |
|---|
| Form | A - mit Reibring |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d0 Drehknopf Ø GN 723.4 | 42 |
|---|
| d3 | 37,3 |
|---|
| d4 | 4,5 |
|---|
| K | 24 |
|---|
| l1 | 16,2 |
|---|
| l2 | 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,055 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 723.3 |
|---|
| Bestellbezeichnung | GN 723.3-50-B10-A |
|---|
| EAN | 4045525361812 |
|---|
| Ganter-Bezeichnung | Bezugsflansche für GN 723.4 |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23019101 |
|---|
