Klemmplatten GN 9054.6 werden in Verbindung mit Stellungsanzeigern GN 9054 und GN 9154 eingesetzt. Über die Befestigungsbohrungen können marktübliche Bohrbilder abgedeckt werden.
Auf einfache Weise und ohne großen Konstruktions- und Montageaufwand können Spindeln nach dem Verstellen geklemmt und damit gesichert werden.
Gleichzeitig sind die Platten mit der Bohrung Ø 6,1 zur Aufnahme der Drehmomentabstützung des Stellungsanzeigers versehen.
Die Klemmplatte kann so montiert werden, dass die Lage des Klemmhebels wahlweise links oder rechts ist.
Technische Daten
| Breite b | 33 |
|---|
| Bohrung d1 | B 12 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| d2 | 4,5 |
|---|
| l1 | 55 |
|---|
| l2 | 30,5 |
|---|
| l3 | 14,5 |
|---|
| l4 | 24,5 |
|---|
| l5 | 22 |
|---|
| m1 | 20 |
|---|
| m2 | 21 |
|---|
| m3 | 23,5 |
|---|
| m4 | 20 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,142 kg |
|---|

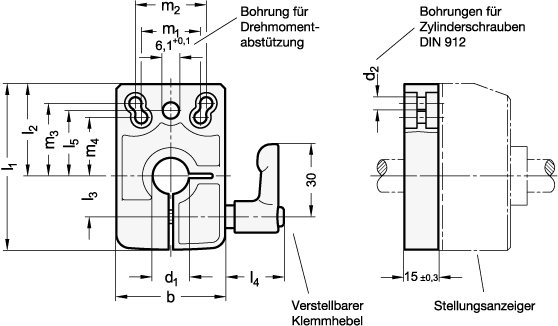

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 9054.6 |
|---|
| Bestellbezeichnung | GN 9054.6-33-B12 |
|---|
| EAN | 4045525603530 |
|---|
| Ganter-Bezeichnung | Klemmplatten für Stellungsanzeiger GN 9054 / GN 9154 |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90318080 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
