Der verschleißfreie Reibring gewährleistet die sichere Mitnahme des Skalenringes GN 164 beim Verstellen der Spindel, erlaubt aber auch die Einstellmöglichkeit des Ringes bei stehender Welle.
Neben der Standard-Skala (Kennz. MCRS) können diese Skalenringe mit jeder beliebigen Skalierung geliefert werden. Es empfiehlt sich, hierfür die mattverchromte Ausführung (MCR) zu verwenden, weil damit ein guter Farbkontrast erzielt wird.
Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer Skalierung ist das übersichtlich dargestellte Bestellschema Skalierungen zu verwenden.
Preise für andere Skalierungen auf Anfrage!
Technische Daten
| Außendurchmesser d1 | 40 |
|---|
| Bohrungsdurchmesser d2 | 16 |
|---|
| Bohrungskennzeichnung | R - mit Reibring |
|---|
| Kennzeichen | MCRS - mattverchromt, Skala 0...90, 100 Teilstriche, entspr. Skalier-Schema d~1~/100 A RA 0-10 20...90/10 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 41,3 |
|---|
| x1 | 16 |
|---|
| d5 | 12,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,174 kg |
|---|

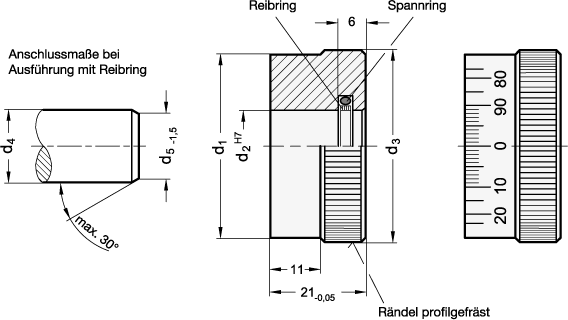

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 164 |
|---|
| Bestellbezeichnung | GN 164-40-R16-MCRS |
|---|
| EAN | 4045525063730 |
|---|
| Ganter-Bezeichnung | Skalenringe mattverchromt, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
