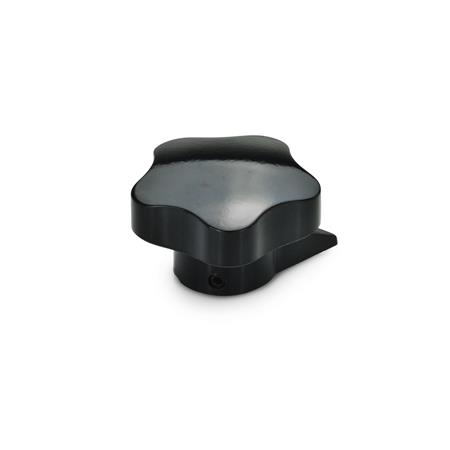

Einstellgriffe GN 5338 genügen höchsten Ansprüchen: die bei Duroplastprodukten übliche Trennaht ist nicht sichtbar.
Das Zeigerelement ist auf die Griffnabe aufgeschoben und gegen Verdrehen gesichert.
Zwei Stiftschrauben mit Ringschneide gewährleisten eine einwandfreie Befestigung auf der Welle.
Technische Daten
| Außendurchmesser d1 (Form Z) | 40 |
|---|
| Bohrung d2 | B 6 |
|---|
| Form | Z - mit Zeiger |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| d3 | 14 |
|---|
| d5 | 25 |
|---|
| d6 | M 4 |
|---|
| e | 6 |
|---|
| h2 | 27 |
|---|
| h5 | 14 |
|---|
| l2 | 25 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,037 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 5338 |
|---|
| Bestellbezeichnung | GN 5338-40-B6-Z |
|---|
| EAN | 4045525282865 |
|---|
| Ganter-Bezeichnung | Einstellgriffe, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010102 |
|---|
