Neben der Standard-Skala (Kennzeichnung MCRS) können Teilringe GN 264 mit jeder beliebigen Skalierung geliefert werden. Es empfiehlt sich, hierfür die mattverchromte Ausführung (MCR) zu verwenden, weil damit ein guter Farbkontrast erzielt wird.
Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer Skalierung ist das übersichtlich dargestellte Bestellschema Skalierungen zu verwenden.
Preise für andere Skalierungen auf Anfrage!
Technische Daten
| Außendurchmesser d1 | 40 |
|---|

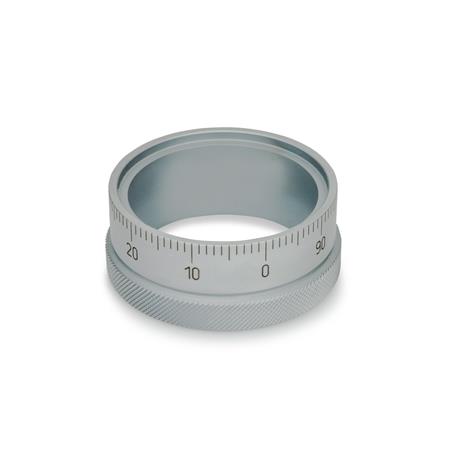

| Form | MCRS - mattverchromt, Skala 0...90, 100 Teilstriche, entspr. Skalier-Schema d~1~/100 A RA 0-10 20...90/10 |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 36 |
|---|
| d3 | 32 |
|---|
| d4 | 43 |
|---|
| l1 | 16 |
|---|
| l2 | 23,7 |
|---|
| Skalensatz besteht aus 1 Teilring GN 264, 2 Bundbuchsen | GN 268-32-K... |
|---|
| 3 Blattfedern | 374-0,4-10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,086 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 264 |
|---|
| Bestellbezeichnung | GN 264-40-MCRS |
|---|
| EAN | 4045525114937 |
|---|
| Ganter-Bezeichnung | Teilringe, mattverchromt, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 21160104 |
|---|
