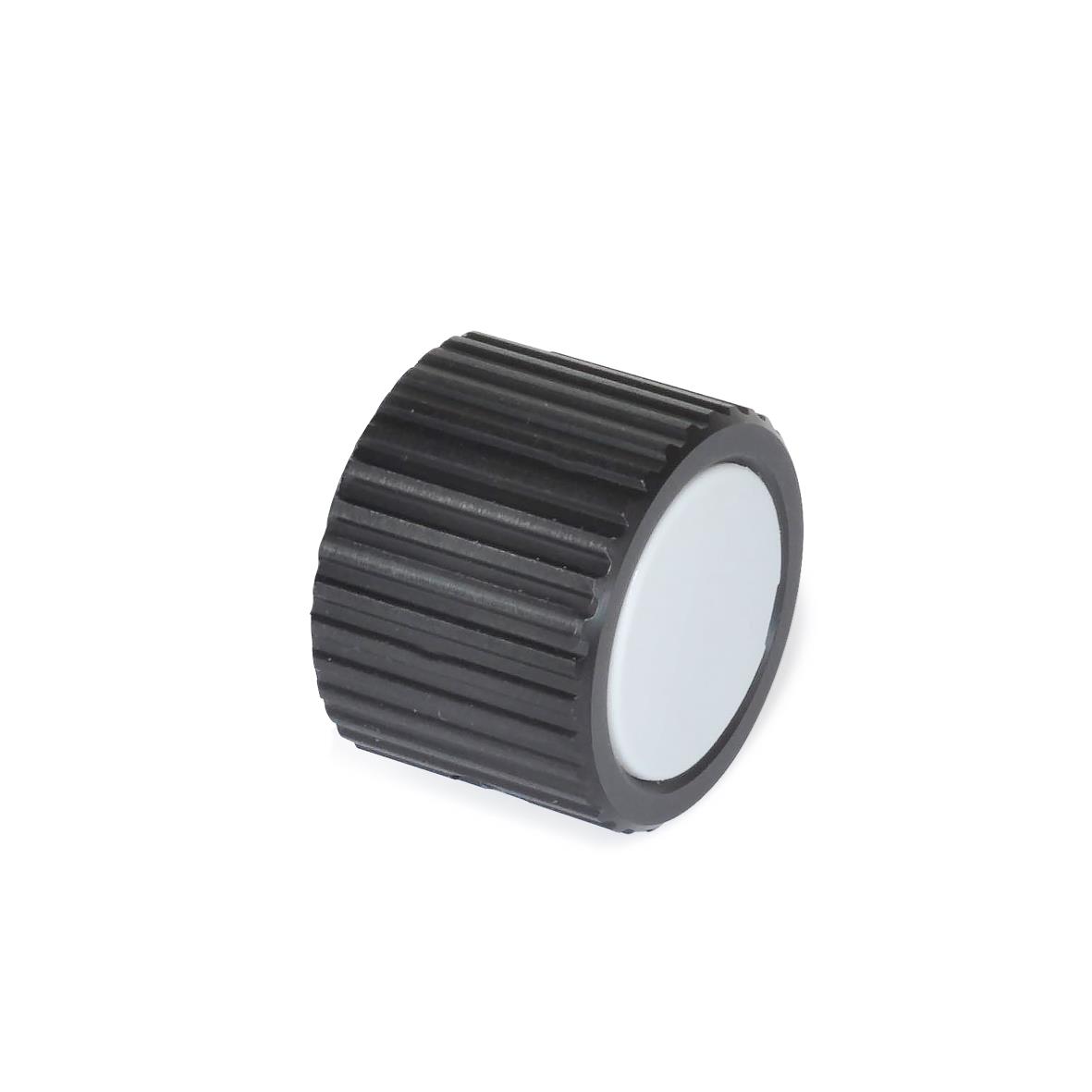

Drehknöpfe GN 957 werden in Verbindung mit Stellungsanzeigern eingesetzt, wenn die Verstellung über einen Drehknopf erfolgen soll.
Gleichzeitig erfolgt eine Anpassung an den Durchmesser der Verstellwelle, so dass der Einsatz von Reduzierbuchsen GN 952.1 entfällt.
Technische Daten
| Außendurchmesser d1 | 22 |
|---|
| Bohrung d2 (Form B) | B 10 |
|---|
| Form | B - Wellen-Ø d~2~ = Bohrungs-Ø d~3~ |
|---|
| Werkstoff | AL - Aluminium |
|---|
| Bohrung | 10 |
|---|
| d4 Druckschraube mit Innensechskant | M 4 |
|---|
| l1 | 15,5 |
|---|
| l2 Länge der herausragenden Welle min. | 4,5 |
|---|
| max. | 9,6 |
|---|
| für Stellungsanzeiger | GN 955 / GN 955.2 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,011 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 957 |
|---|
| Bestellbezeichnung | GN 957-22-B10-B |
|---|
| EAN | 4045525883291 |
|---|
| Ganter-Bezeichnung | Drehknöpfe, Aluminium, für Stellungsanzeiger |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90318080 |
|---|
| eCl@ss 5.1.4 | 23010101 |
|---|
