Drehknöpfe mit Verstellspindel GN 727 ermöglichen eine präzise Verstellung bzw. Positionierung, z.B. eines Festanschlages. Das Spindelgewinde ist spielfrei.
Die Skalen sind absolut abriebfest, das Laserverfahren erzeugt einen gut lesbaren Kontrast der Ziffern und Zeichen.
Der hellgraue Deckel verdeckt Befestigungselemente, sowie vor- oder zurückstehende Wellen.
Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer möglichen Skalierung ist das sehr übersichtlich dargestelle Bestellschema Skalierungen" zu verwenden."
Technische Daten
| Außendurchmesser d1 | 34 |
|---|
| Form | B - Befestigungsbohrung senkrecht zur Spindelachse |
|---|
| Kennzeichen | SR - m. Skala 0,1...0,9 50 Teilstriche steigend bei Rechtsdrehung |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | M 8 |
|---|
| d3 | M 16 x 1 |
|---|
| d4 | 8,5 |
|---|
| d5 | 23 |
|---|
| d6 | 5,3 |
|---|
| d7 | 50 |
|---|
| d8 Zentrieransatz | 24 |
|---|
| d9 | 18,3 |
|---|
| b1 | 11 |
|---|
| b2 | 25 |
|---|
| h | 4,2 |
|---|
| k1 | 36 |
|---|
| k2 | 30 |
|---|
| l1 | 67 |
|---|
| l2 | 23,5 |
|---|
| l3 | 45,5 |
|---|
| l4 | 0,5 |
|---|
| l5 | 1 |
|---|
| sw | 27 |
|---|
| w Stellweg | 15 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,206 kg |
|---|

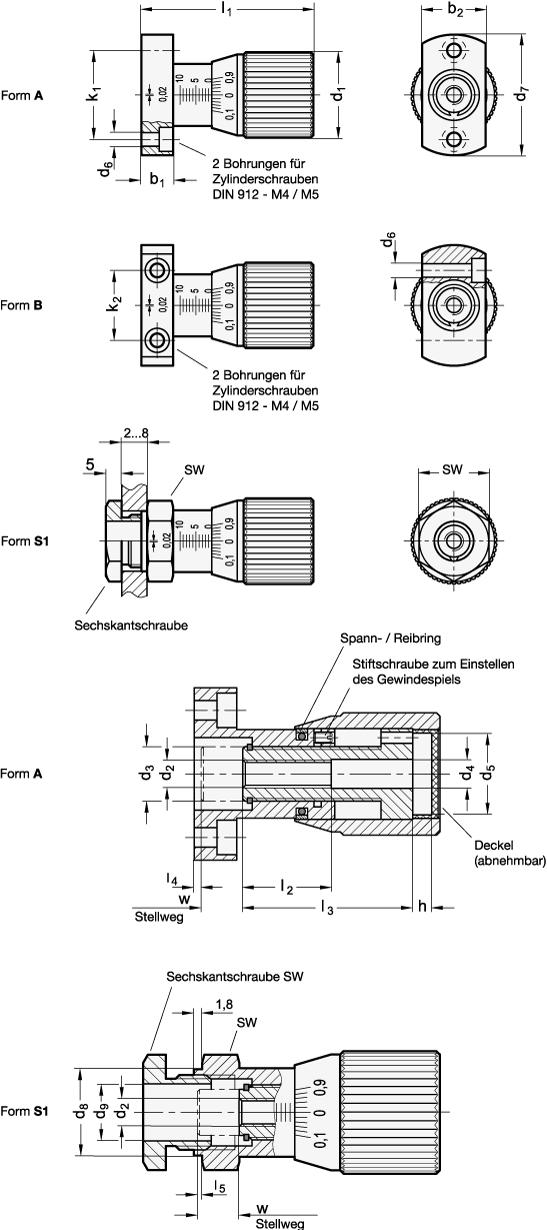

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 727 |
|---|
| Bestellbezeichnung | GN 727-34-B-SR |
|---|
| EAN | 4045525363830 |
|---|
| Ganter-Bezeichnung | Drehknöpfe mit Verstellspindel, Aluminium / Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010101 |
|---|
