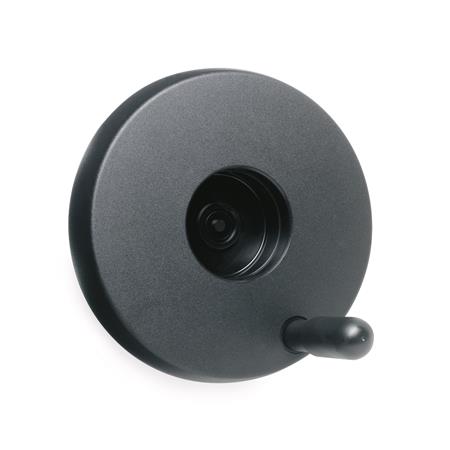

Scheibenhandräder GN 521.8 haben eine Ausnehmung zur Aufnahme von Stellungsanzeigern GN 000.8 / GN 000.3.
Bei Anwendungsfällen, bei denen diese Scheibenhandräder wahlweise mit oder ohne Stellungsanzeiger eingesetzt werden, kann zur Abdeckung der Ausnehmung ein Abschlußdeckel geliefert werden.
Technische Daten
| Außendurchmesser d1 | 125 |
|---|
| Bohrungsdurchmesser d2 | 10 |
|---|
| Bohrungskennzeichnung | B - ohne Nabennut |
|---|
| Form | D - mit drehbarem Griff |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| Bohrung d2 | B 8 |
|---|
| d21 | B 10 |
|---|
| d3 | 22 |
|---|
| d4 | 35 |
|---|
| d5 | 76 |
|---|
| b | 27 |
|---|
| l1 | 22 |
|---|
| l2 ≈ | 63 |
|---|
| l3 | 41 |
|---|
| l4 | 65 |
|---|
| r | 49 |
|---|
| Ø Zylindergriff | 22 |
|---|
| für Stellungsanzeiger GN 000.8 Größe | 60 |
|---|
| GN 000.3 Größe | 60 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,290 kg |
|---|

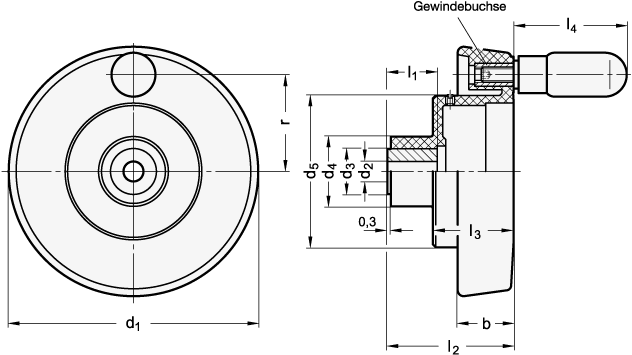

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 521.8 |
|---|
| Bestellbezeichnung | GN 521.8-125-B10-D |
|---|
| EAN | 4045525539884 |
|---|
| Ganter-Bezeichnung | Scheibenhandräder für Stellungsanzeiger |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010302 |
|---|
