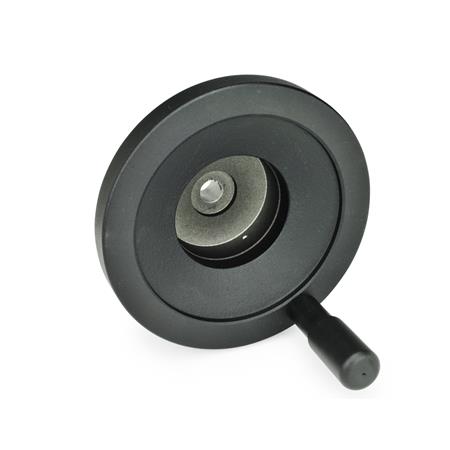

Scheibenhandräder GN 323.9 haben eine Ausdrehung zur Aufnahme von Stellungsanzeigern GN 000.9 / GN 000.13.
Der Ankerstift wird aufgeschraubt und mit der Sechskantmutter gesichert. Dabei kann die Ankerlänge l5 bis zu einem gewissen Grad verändert werden.
Technische Daten
| Außendurchmesser d1 | 160 |
|---|
| Bohrungsdurchmesser d2 | 14 |
|---|
| Bohrungskennzeichnung | B - ohne Nabennut |
|---|
| Form | R - mit drehbarem Griff |
|---|
| Werkstoff | AK - Aluminium-Kokillenguss |
|---|
| d3 | 32 |
|---|
| d4 | 25,5 |
|---|
| d5 | 6 |
|---|
| d6 | 78 |
|---|
| a | 28,5 |
|---|
| b | 18 |
|---|
| l1 | 23,5 |
|---|
| l2 ≈ | 71,5 |
|---|
| l3 | 4 |
|---|
| l4 | 13 |
|---|
| l5 | 12,1 |
|---|
| Ø Zylindergriff GN 798 | 24 |
|---|
| für Stellungsanzeiger GN 000.9 Größe | 60 |
|---|
| GN 000.13 Größe | 60 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,772 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 323.9 |
|---|
| Bestellbezeichnung | GN 323.9-160-B14-R |
|---|
| EAN | 4045525889491 |
|---|
| Ganter-Bezeichnung | Scheibenhandräder für Stellungsanzeiger |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010302 |
|---|
