Drehknöpfe GN 534.9 sind für den Einbau von Stellungsanzeigern GN 000.9 / GN 000.13 vorgesehen.
Der Ankerstift wird aufgeschraubt und mit der Sechskantmutter gesichert; dabei kann die Ankerlänge bis zu einem gewissen Grade eingestellt werden.
Im übrigen ist das besondere Profil der Rändelung, nämlich kleine Quadrate, charakteristisch für Form und Funktion dieser Drehknöpfe.
Bei Anwendungsfällen, wo diese Drehknöpfe wahlweise mit oder ohne Stellungsanzeiger eingesetzt werden, kann zu Abdeckung der Ausnehmung ein Abschlussdeckel geliefert werden.
Technische Daten
| Außendurchmesser d1 | 80 |
|---|
| Bohrung d2 | B 10 |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| d3 | 30 |
|---|
| d4 | 6 |
|---|
| a | 28,5 |
|---|
| b | 38 |
|---|
| l1 | 22 |
|---|
| l2 | 58 |
|---|
| l3 | 6 |
|---|
| l4 | 12 |
|---|
| l5 | 13 |
|---|
| für Stellungsanzeiger GN 000.9 Größe | 60 |
|---|
| GN 000.13 Größe | 60 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,218 kg |
|---|

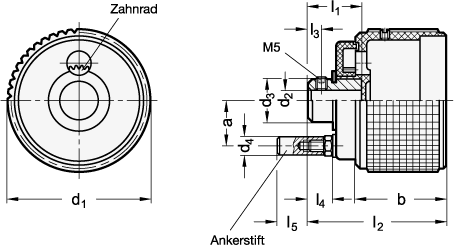

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 534.9 |
|---|
| Bestellbezeichnung | GN 534.9-80-B10 |
|---|
| EAN | 4045525283954 |
|---|
| Ganter-Bezeichnung | Drehknöpfe für Stellungsanzeiger |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010101 |
|---|
