Arretierelemente GN 200 ersetzen und vereinfachen aufwendige Teil- und Indexierungsvorrichtungen, wie Einrückhebel, Einrastvorrichtungen, Indexstifte und sonstige Sicherungselemente.
Neben der Standard-Skala (Form AS) kann die Drehknopf-Ausführung mit jeder beliebigen Skalierung geliefert werden. In diesem Fall wird grundsätzlich die mattverchromte Ausführung verwendet, weil damit beim Lasergravieren ein guter Farbkontrast erzielt wird.
Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge ist das übersichtlich dargestellte Bestellschema Skalierungen zu verwenden.
Technische Daten
| Außendurchmesser d1 | 52 |
|---|
| Bohrung d2 | K 14 |
|---|

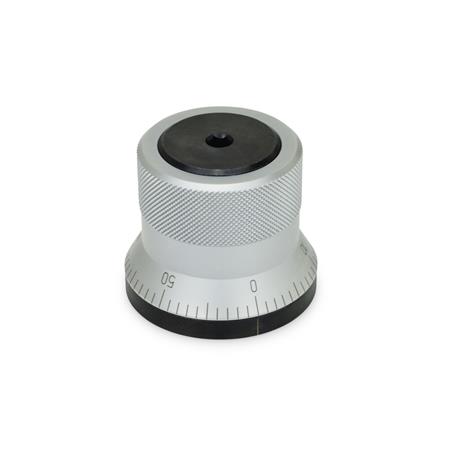

| Form | AS - Drehknopf, mattverchromt, mit Skala 0...50, 60 Teilstriche |
|---|
| Werkstoff | ST - Stahl |
|---|
| Bohrung | B 14 |
|---|
| Bohrung filtercolumn1 | B 16 |
|---|
| d3 | 42 |
|---|
| d4 | 26 |
|---|
| d5 | 31,5 |
|---|
| d6 Teilkreis Ø für Befestigungsschrauben | 41,8 |
|---|
| l1 | 37,5 |
|---|
| l2 | 6 |
|---|
| l3 Bohrungslänge | 31,5 |
|---|
| l4 | 90 |
|---|
| w Ausrastweg | 4 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,494 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 200 |
|---|
| Bestellbezeichnung | GN 200-52-K14-AS |
|---|
| EAN | 4045525078864 |
|---|
| Ganter-Bezeichnung | Arretierelemente, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
