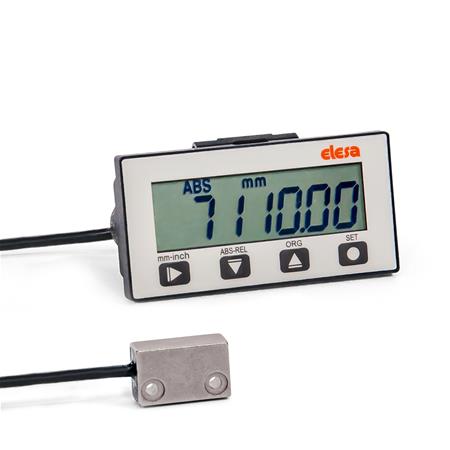

Magnetische Messsysteme GN 7110 bilden zusammen mit Magnetbändern GN 7110.2 ein vollständiges System zur Längen- und Winkelmessung. Sie eignen sich für Anwendungen, die ein häufiges Verstellen erfordern, wie z. B. Zuschnitts- und Ablängvorrichtungen.
Technische Daten
| Kabellänge l6 (in Meter) | 0,2 |
|---|
| Kennziffer | 1 - Schutzart IP 54 |
|---|
| Kennzeichen | E - ohne Funk-Datenübertragung |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| l1 | 72 |
|---|
| l2 | 12 |
|---|
| l3 | 28 |
|---|
| l4 | 21 |
|---|
| l5 | 7 |
|---|
| h1 | 37 |
|---|
| h2 | 20,5 |
|---|
| h3 | 16,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,172 kg |
|---|

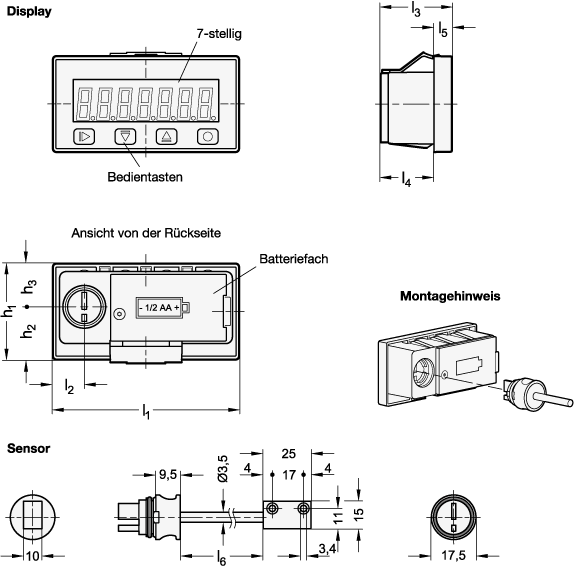

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7110 |
|---|
| Bestellbezeichnung | GN 7110-1-E-0,2 |
|---|
| EAN | 4045525758544 |
|---|
| Ganter-Bezeichnung | Magnetische Messsysteme für Längen- und Winkelmessungen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90318080 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
