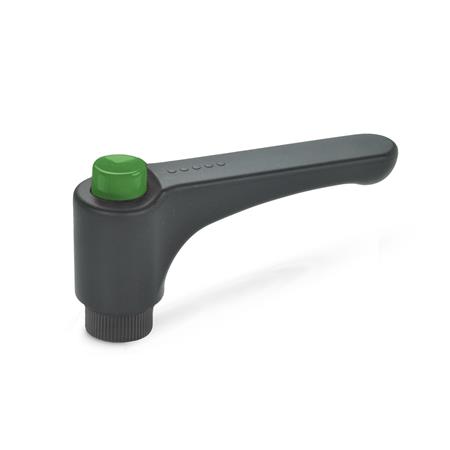

Design und Handhabung der verstellbaren Klemmhebel GN 600 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
Im Übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Der Ausrastknopf ermöglicht dabei ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.
Technische Daten
| Grifflänge l1 | 30 |
|---|
| Anschlussgewinde d1 | M 6 |
|---|
| Farbe | DGN - grün, RAL 6017, glänzend |
|---|
| Griffkoerpermaterial | PA - Kunststoff, Polyamid |
|---|
| d2 | 12 |
|---|
| d3 | 15,5 |
|---|
| h1 | 29,5 |
|---|
| h2 | 6 |
|---|
| h3 | 27 |
|---|
| h4 Rastweg | 3,5 |
|---|
| t min. | 10 |
|---|
| Verstellbar | True |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,011 kg |
|---|

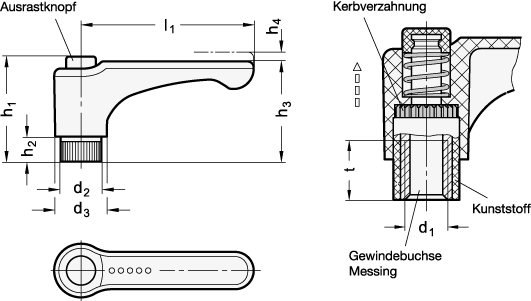

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 600 |
|---|
| Bestellbezeichnung | GN 600-30-M6-DGN |
|---|
| EAN | 4045525621923 |
|---|
| Ganter-Bezeichnung | Flache verstellbare Klemmhebel mit Ausrastknopf, Kunststoff, Buchse Messing |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
