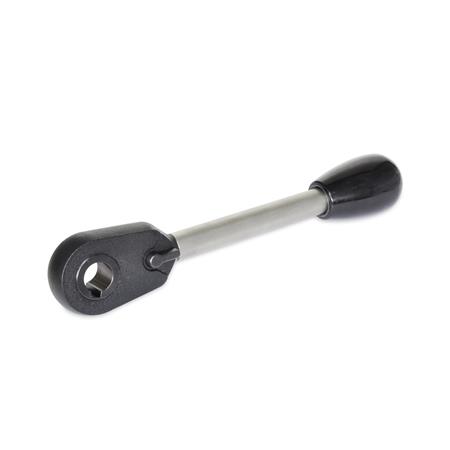

Ratschenspanner GN 316 sind stabil, lassen sich einfach handhaben und zeichnen sich durch ein ansprechendes Design aus.
Im Regelfall werden die Ratschenspanner überall dort verwendet, wo immer derselbe Ratscheneinsatz benötigt wird oder der Verbleib am Einsatzort bzw. der „stationäre“ Anbau an Anlagen und Maschinen sinnvoll ist. Die Ratscheneinsätze sind in unterschiedlichen Varianten erhältlich und können bei Bedarf durch Lösen der Halteschraube sowie abnehmen des Deckbleches ausgetauscht werden.
In der Sperrstellung des Schaltnockens (mittige Position) ist die Ratschenfunktion ausgeschaltet, es kann in beiden Drehrichtungen ein Drehmoment übertragen werden.
Technische Daten
| Einsatzdurchmesser d1 | 17 |
|---|
| Anschlussbohrung d3 | K 12 |
|---|
| Griffkoerpermaterial | ST - Stahl |
|---|
| b | 30 |
|---|
| d4 | 11 |
|---|
| d5 | 26 |
|---|
| h | 14 |
|---|
| l | 156 |
|---|
| max. zul. Drehmoment in Nm | 70 |
|---|
| Form | K - mit Nabennut |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,187 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 316 |
|---|
| Bestellbezeichnung | GN 316-17-K12 |
|---|
| EAN | 4045525541993 |
|---|
| Ganter-Bezeichnung | Ratschenspanner, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 82042000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
