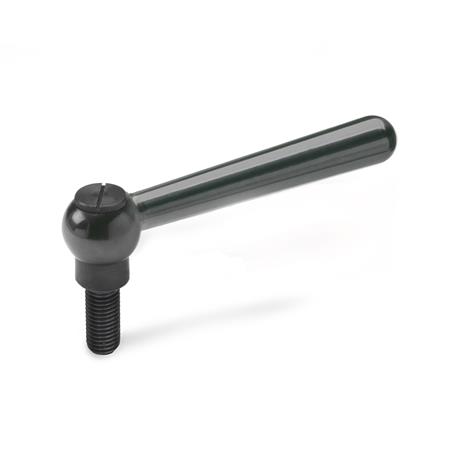

Verstellbare Kegelgriffe GN 99.2, Stahl – Ganter GN 99.2-13-M10-63-M
Maßzeichnung Ganter GN 99.2-13-M10-63-M
Preview: Verstellbare Kegelgriffe GN 99.2, Stahl – Ganter GN 99.2-13-M10-63-M
Preview: Maßzeichnung Ganter GN 99.2-13-M10-63-M
Verstellbare Kegelgriffe GN 99.2, Stahl
Verstellbare Kegelgriffe GN 99.2, Stahl – Ganter GN 99.2-13-M10-63-M
Maßzeichnung Ganter GN 99.2-13-M10-63-M
Mobile Preview: Verstellbare Kegelgriffe GN 99.2, Stahl – Ganter GN 99.2-13-M10-63-M
Mobile Preview: Maßzeichnung Ganter GN 99.2-13-M10-63-M

Verstellbare Kegelgriffe GN 99.2, Stahl

Art.Nr.:
99.2-13-M10-63-M
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Auf den Merkzettel
    Beschreibung

    Verstellbare Kegelgriffe GN 99.2 zeichnen sich durch ihre kleinen Baumaße aus.

    Wie alle verstellbaren Hebel sind sie dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. In der Kugelbohrung befindet sich der Schraubeneinsatz, der durch eine Kerbverzahnung mit dem Griff lösbar verbunden ist.

    Durch Niederdrücken des Griffes wird die Kerbverzahnung frei, und der Griff kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

    Ist ein Schwenken des Griffes um 360° nicht möglich, kann der Einsatz (nach dem Ausrasten) mit Hilfe der geschlitzten Rändelschraube eingeschraubt werden.

    Technische Daten

    Durchmesser d113
    Anschlussgewinde d2M 10
    Gewindelänge l163
    FormM - Griff gerade
    GriffkoerpermaterialST - Stahl
    d316
    d425
    h129
    h28
    h3 ≈49,5
    l280
    l3 ≈76
    RoHSJa
    Gewicht0,159 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 99.2
    BestellbezeichnungGN 99.2-13-M10-63-M
    EAN4045525422445
    Ganter-BezeichnungVerstellbare Kegelgriffe mit Gewindestift, Stahl
    BestelleinheitStück
    Zolltarifnummer84879059
    eCl@ss 5.1.423010190
