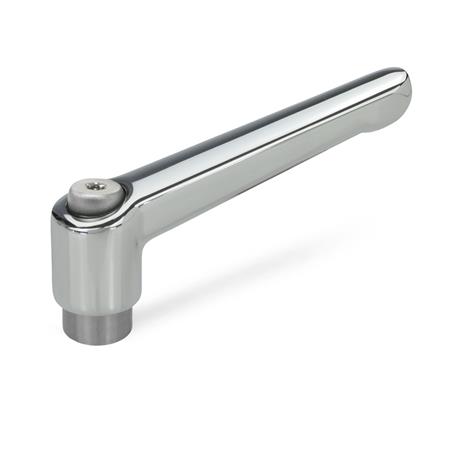

Verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Technische Daten
| Grifflänge l1 | 30 |
|---|
| Anschlussgewinde d1 | M 3 |
|---|
| Farbe | CR - verchromt |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| d3 | 10 |
|---|
| d4 | 13 |
|---|
| h1 | 24,5 |
|---|
| h2 | 4 |
|---|
| h3 | 31 |
|---|
| h4 Rastweg | 3,5 |
|---|
| t min. | 7 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,026 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 300.1 |
|---|
| Bestellbezeichnung | GN 300.1-30-M3-CR |
|---|
| EAN | 4045525578609 |
|---|
| Ganter-Bezeichnung | Verstellbare Klemmhebel, Zink-Druckguss, Buchse Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
