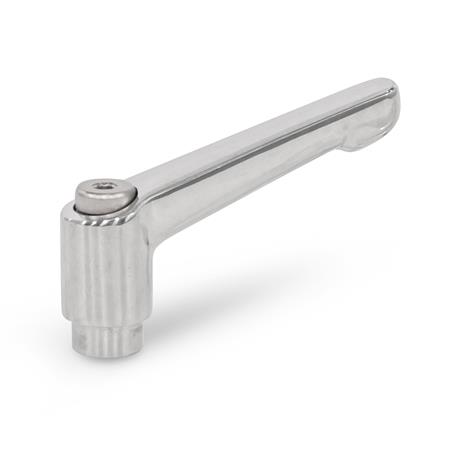

Verstellbare Klemmhebel GN 300.6 mit massivem Edelstahl-Griffkörper tragen den Anforderungen des Einsatzes in „agressivem“ Umfeld Rechnung, sowie in allen Bereichen, wo rostfreie Materialien vorgeschrieben sind, wie z.B. in der Nahrungsmittel- und chemischen Industrie.
Halteschrauben mit Außensechskant (Form AS) genügen der Anforderung Staunässe zu verhindern.
Verstellbare Hebel sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
Technische Daten
| Grifflänge l1 | 30 |
|---|
| Anschlussgewinde d1 | M 3 |
|---|
| Form | IS - mit Innensechsrund |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d3 | 10 |
|---|
| d4 | 13 |
|---|
| h1 | 24,5 |
|---|
| h2 | 4 |
|---|
| h3 | 31 |
|---|
| h4 Rastweg | 3,5 |
|---|
| t min. | 7 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,024 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 300.6 |
|---|
| Bestellbezeichnung | GN 300.6-30-M3-IS |
|---|
| EAN | 4045525915794 |
|---|
| Ganter-Bezeichnung | Verstellbare Klemmhebel, Edelstahl, poliert, mit Buchse |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
