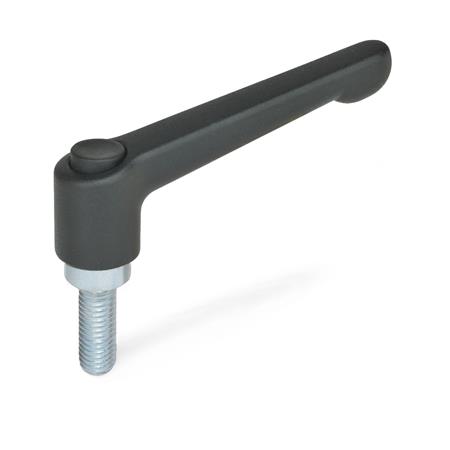

Verstellbare Klemmhebel GN 303.2 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Der Ausrastknopf ist ein Designelement und ermöglicht ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.
Technische Daten
| Grifflänge l1 | 45 |
|---|
| Anschlussgewinde d1 | M 6 |
|---|
| Gewindelänge l2 | 12 |
|---|
| Farbe Griffkörper | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Farbe | S - schwarz, RAL 9005 |
|---|
| Griffkoerpermaterial | ZD - Zink-Druckguss |
|---|
| d2 | 10 |
|---|
| d3 | 13 |
|---|
| h1 | 26,5 |
|---|
| h2 | 4 |
|---|
| h3 | 35 |
|---|
| h4 Rastweg | 3,5 |
|---|
| Verstellbar | True |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,029 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 303.2 |
|---|
| Bestellbezeichnung | GN 303.2-45-M6-12-SW-S |
|---|
| EAN | 4045525560475 |
|---|
| Ganter-Bezeichnung | Verstellbare Klemmhebel, mit Ausrastknopf, Zink-Druckguss, Schraube Stahl verzinkt |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
