Technische Daten
| Schalthebeldurchmesser d1 | 54 |
|---|
| d2 Bohrung Vierkant | 14 |
|---|
| Bohrungskennzeichen | V - mit Vierkant |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Bohrung Vierkant | B 14 |
|---|
| d3 | 26 |
|---|
| d4 | 31 |
|---|
| d5 | 12 |
|---|
| d6 | 8 |
|---|
| h1 | 30 |
|---|
| h2 | 0,5 |
|---|
| h3 | 27,8 |
|---|
| h4 | 61 |
|---|
| Länge l | 127 |
|---|
| k | 39 |
|---|
| r | 20,2 |
|---|
| s | 7,3 |
|---|
| w | 20° |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,196 kg |
|---|

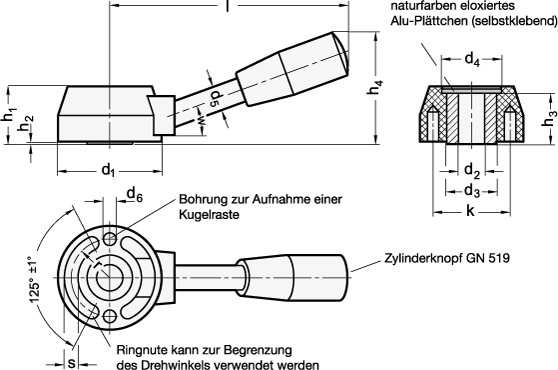

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 512 |
|---|
| Bestellbezeichnung | GN 512-54-V14 |
|---|
| EAN | 4045525267855 |
|---|
| Ganter-Bezeichnung | Schalthebel, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010502 |
|---|
